ТЕРМОПРЕОБРАЗОВАТЕЛИ С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ ТХАУ 9310



Назначение:
Термометры с унифицированным выходным сигналом ТХАУ 9310 предназначены для преобразования значения температуры жидких, газообразных и сыпучих веществ в унифицированный выходной сигнал.

ТХАУ 9310 состоят из первичного термометра, соединенного с расположенным в головке нормирующим преобразователем с выходным унифицированным сигналом (4-20) мА или (0-5) мА.



Технические характеристики по ТУ 50-92 ДДШ 2 821 971 ТУ:



Характеристики

ТХАУ 9310

Диапазон воспроизведения температур, °С

0 … +1100

Номинальная статическая характеристика (НСХ)

ХА(К)

Выходной сигнал

(4-20) мА, (0-5) мА

Время термической реакции, с

- рис. 2, 4, 6, 8

20

- рис. 1, 3, 5, 7

40

- рис. 1а, 3а

120

Сопротивление нагрузки

см. схему включения

Способ применения:



- рис. 1, 2, 5, 6

передвижной штуцер соответствующего внутреннего диаметра, например, М20х1,5 ДДШ4.473.002-00, -01 или

М27х2 ДДШ4.473.002-03, -04 с внутренним диаметром 10,5 мм

(см. "Штуцер передвижной" в разделе III);
Примечание - Передвижной штуцер поставляется при наличии на него отдельного заказа

- рис.1а

Тип передвижного штуцера оговаривается отдельно при оформлении заказа.

Примечание - Передвижной штуцер поставляется при наличии на него отдельного заказа

- рис. 3, 4, 7, 8

подвижный штуцер М20х1,5

- рис. 3а

подвижный штуцер М27х2

Степень защиты оболочки по ГОСТ 14254-96

IP44

Устойчивость к вибрации по ГОСТ 12997-84

группа исполнения N4

Вид климатического исполнения УХЛ 4.2

Условия эксплуатации головки:



- температура окружающего воздуха, °С

-40…+50

- относительная влажность

98 % при температуре 35 °С

Изоляция рабочего спая

+

Материал защитной арматуры

Сталь 12Х18Н10Т, сталь 10Х23Н18, сталь ХН45Ю,

см. таблицу исполнений

Диапазон условных давлений, МПа



- рис. 1, 1а, 2, 5, 6

0,25 (без учета штуцера)

- рис. 3, 3а, 4, 7, 8

6,3

Питание, сопротивление нагрузки

Постоянный ток, см. схему включения

Потребляемая мощность, Вт, не более

0,9

Средняя наработка на отказ при номинальных температурах, ч, не менее

25000

Версия для печати  .pdf







































































Допускаемые значения сопротивления нагрузки и напряжения питания



Выходной сигнал Rн, кОм Uпит, В (Rн - в кОм)
номинальное значение рабочее значение
(4-20) мА не более 0,5 24±0,48 от 12+20*Rн до 36
(0-5) мА от 12+5*Rн до 36



сводная таблица



Таблицы конструктивных исполнений ТХАУ 9310

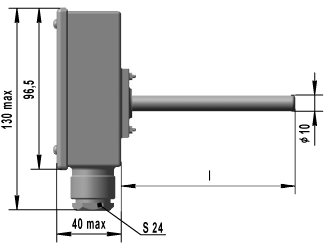

Рис.1а
Остальное см рис.1

Рис.1

Материал корпуса - сталь К270В

Рис.2
Остальное см рис.1




Рис.3
Остальное см рис.1

Рис.3а
Остальное см рис.1



Рис.4
Остальное см рис.1


Рис.5



Рис.6
Остальное см рис.5

Рис.7
Остальное см рис.5

Рис.8
Остальное см рис.5



Порядок записи при заказе:

«ТХАУ 9310 - XX.XX - XXX - XXXX»

                        1       2        3

1- Конструктивное исполнение (определяет номер рисунка,
длину l и диапазон измеряемых температур)
2-

Приведенная погрешность

3 -



Выходной унифицированный сигнал
(4-20) мА;
(0-5) мА;


 Пример записи при заказе:
ТХАУ 9310 конструктивного исполнения “-65.06” (рис. 6, диапазон измеряемых температур (+400…+800) °C, l=320 мм), погрешность 1,0%, выходной сигнал (0-5) мА.
(Здесь в номере исполнения “-65.06” согласно таблицам исполнений:
- основной номер исполнения -65 определяет номер рисунка и длину (рис. 6; l=320 мм),
- дополнительный номер исполнения .06 определяет диапазон измеряемых температур (+400...+800) °С.):
«ТХАУ 9310-65.06-1,0%-(0-5) мА»


Или то же с передвижным штуцером м ДДШ 4.473.002­02:

«ТХАУ 9310-60.06-1,0%-(0-5) мА с передвижным штуцером ДДШ 4.473.002-02»



Примечания:

1. Блок питания в комплект поставки не входит. В качестве блока питания можно использовать БПС 24М, БПС 30М, БПС 36М (см. раздел IV).

2. Передвижной штуцер может поставляться отдельно.
