ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 0301

Версия для печати .pdf



Назначение:
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.


Технические характеристики

ТСП 0301

Диапазон измеряемых температур, °C

-200..+400

Номинальная статическая характеристика (НСХ)

100П

Класс допуска

В

Время термической реакции, с

5

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

12Х18Н10Т

Номинальное значение α, °Cˉ¹; (W100)

0,00391

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,045-0,105

Средняя наработка  до отказа, ч, не менее

70000



СХЕМА СОЕДИНЕНИЙ






Конструктивное исполнение

Диапазон измеряемых температур °С

Рис.

l, мм

Масса, кг,

не более

ТСП 0301-00

-200…+300

1

50

0,045

ТСП 0301-01

60

0,047

ТСП 0301-02

80

0,050

ТСП 0301-03

100

0,053

ТСП 0301-04

-200…+400

120

0,056

ТСП 0301-05

160

0,062

ТСП 0301-06

200

0,068

ТСП 0301-07

250

0,073

ТСП 0301-08

320

0,080

ТСП 0301-09

2

50

0,070

ТСП 0301-10

60

0,072

ТСП 0301-11

80

0,075

ТСП 0301-12

100

0,078

ТСП 0301-13

120

0,081

ТСП 0301-14

160

0,087

ТСП 0301-15

200

0,093

ТСП 0301-16

250

0,098

ТСП 0301-17

320

0,105

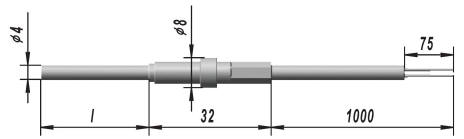

рис.1

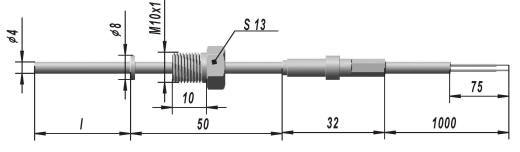

рис.2





Пример записи при заказе
«ТСП 0301-01 ТУ 4211-093-02566540-2011».



_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
