ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 0303



Версия для печати .pdf





Назначение:

Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.



Технические характеристики по ТУ 4211-093-02566540-2011.


Технические характеристики

ТСП 0303

Диапазон измеряемых температур, °C

-50...+500

Номинальная статическая характеристика (НСХ)

100П

Класс допуска

В

Время термической реакции, с

8; 20

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

12Х18Н10Т

Номинальное значение a, °C"1; (W100)

0,00391

Диапазон условных давлений, МПа

4,0; 6,3

Устойчивость к вибрации

N2

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,430

Средняя наработка до отказа, ч, не менее

70000







Пример записи при заказе:

«ТСП 0303-01 ТУ 4211-093-02566540-2011»

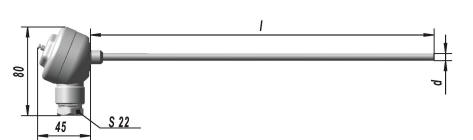

Рис.1

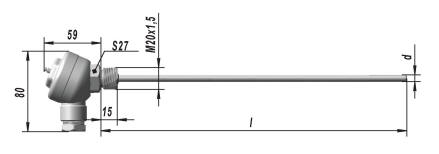

Рис.2



d, мм

тепловая инерция, с

условное давление, МПа

6

8

4,0

8

20

6,3



СХЕМА СОЕДИНЕНИЙ



Конструктивное исполнение

l, мм

Рис.

d, мм

Масса, кг, не более

-00

80

1

6

0,213

-01

100

0,216

-02

120

0,220

-03

160

0,226

-04

200

0,232

-05

250

0,240

-06

320

0,252

-07

400

0,264

-08

500

0,280

-09

80

8

0,224

-10

100

0,230

-11

120

0,236

-12

160

0,248

-13

200

0,260

-14

250

0,275

-15

320

0,296

-16

400

0,230

-17

500

0,350

Конструктивное исполнение

l, мм

Рис.

d, мм

Масса, кг, не более

-18

80

2

6

0,293

-19

100

0,296

-20

120

0,300

-21

160

0,306

-22

200

0,312

-23

250

0,320

-24

320

0,332

-25

400

0,344

-26

500

0,360

-27

80

8

0,304

-28

100

0,310

-29

120

0,316

-30

160

0,328

-31

200

0,340

-32

250

0,355

-33

320

0,376

-34

400

0,400

-35

500

0,430



 _____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
