ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 0304



Версия для печати .pdf





Назначение:
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.


Технические характеристики по ТУ 4211-093-02566540-2011.



Пример записи при заказе:
«ТСП 0304-01 ТУ 4211-093-02566540-2011»

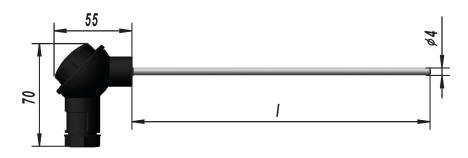

Рис.1

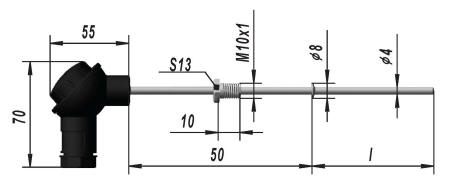

Рис.2



СХЕМА СОЕДИНЕНИЙ

Технические характеристики

ТСП 0304

Диапазон измеряемых температур, °C

-200...+400 *

Номинальная статическая характеристика (НСХ)

100П

Класс допуска

В

Время термической реакции, с

5

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

12Х18Н10Т

Номинальное значение a, °C"1;

0,00391

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N2

Вид климатического исполнения

У2, Т2

Масса, кг не более

0,121

Средняя наработка до отказа, ч, не менее

70000

* см. таблицу конструктивных исполнений



Конструктивное исполнение

l, мм

Рис.

Диапазон измеряемых температур, °С

Масса, кг, не более

-00

50

1

-200...+200

0,077

-01

60

0,079

-02

80

-200...+250

0,080

-03

100

0,083

-04

120

-200...+400

0,085

-05

160

0,089

-06

200

0,099

-07

250

0,097

-08

320

0,105

-09

50

2

0,093

-10

60

0,094

-11

80

0,096

-12

100

0,098

-13

120

0,100

-14

160

0,104

-15

200

0,108

-16

250

0,113

-17

320

0,121

_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
