ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 0311



 Версия для печати .pdf



Назначение:
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
Для измерения температуры плоских поверхностей с креплением винтом.
Технические характеристики по ТУ 4211-093-02566540-2011.


Пример записи при заказе:
«ТСП 0311-01 ТУ 4211-093-02566540-2011»





СХЕМЫ СОЕДИНЕНИЙ



Технические характеристики

ТСП 0311

Диапазон измеряемых температур, °C

-50 ... +200 *

Номинальная статическая характеристика (НСХ)

100П, Pt100, Pt1000

Класс допуска

В

Время термической реакции, с

15

Степень защиты от пыли и воды

IP51

Материал защитной арматуры

АМг5, Л63

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,145

Средняя наработка до отказа, ч, не менее

70000

* см. таблицу конструктивных исполнений

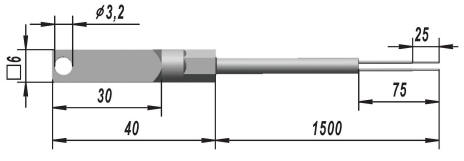

Рис. 1

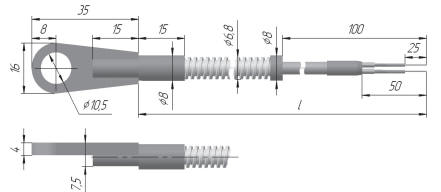

Рис. 2

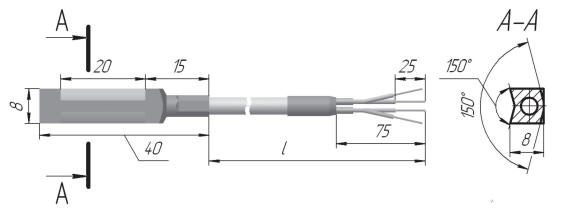

Рис. 3



Конструктивное исполнение

Диапазон измеряемых температур, °С

Рисунок

НСХ

Схема

α

Материал защитной арматуры

l, мм

Масса, кг

-00

-50...+200

1

100П

4

0,00391

АМг5

1500

0,055

-01

-50...+250

Pt100

0,00385

1500

0,055

-02

-50...+200

2

Pt1000

2

0,00385

Л63

2070

0,160

-03

-50...+200

3

100П

4

0,00391

АМг5

1500

0,065

-04

-50...+200

2

Pt1000

2

0,00385

Л63

1260

0,145



_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
