ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ МЕДНЫЕ ТСМ 0503



Версия для печати .pdf



Назначение:
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.
ТСМ 0503 совместно с измерителями (регуляторами) температуры, типа РТ2М, заменяют манометрические термометры, например типа ТКП-160.
ТСМ 0503 имеет три конструктивных исполнения:
-00 - с жестким креплением разъема, L = 450±5 мм., рис. 1 для жесткой подводки используется труба: сталь 12Х18Н10Т;
-01 - с гибким креплением разъема, L = 570±5 мм., рис. 2;
-02 - с передвижным штуцером, рис 3.
Технические характеристики по ТУ 4211-093-02566540-2011.



Пример записи при заказе:
 «ТСМ 0503-01 ТУ 4211-093-02566540-2011»



Конструктивное исполнение

Диапазон измеряемых температур, °С

Класс допуска

Рис

l, мм

Масса, кг

-00

5...+125

В

1

106

0,580

-01

2

106

-02

0...+180

С

3

110



Технические характеристики

ТСМ 0503

Диапазон измеряемых температур, °C

0...+180 *

Номинальная статическая характеристика (НСХ)

100М

Класс допуска

В; С

Время термической реакции, с

60

Степень защиты от пыли и воды

IP54

Материал защитной арматуры

ЛС 59-1

Номинальное значение a, °C"1; (W100)

0,00428

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,580

Средняя наработка до отказа, ч, не менее

70000

* см. таблицу конструктивных исполнений



СХЕМА СОЕДИНЕНИЙ

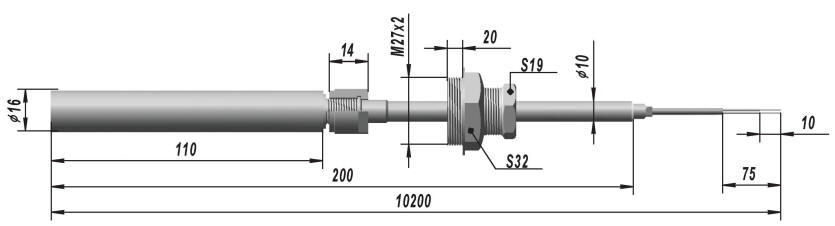

Рис.1

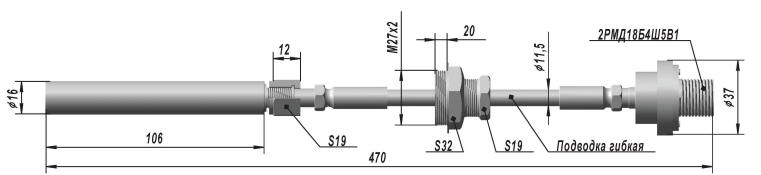

Рис.2

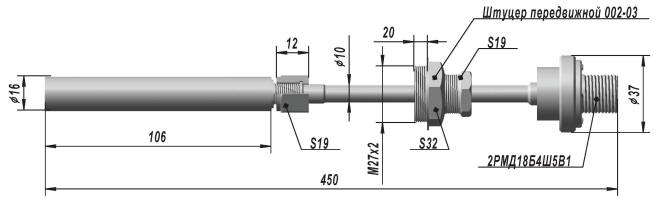

Рис.3
