ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 1107 И МЕДНЫЕ ТСМ 1107



Версия для печати .pdf



Назначение:
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.


Технические характеристики по ТУ 4211-093-02566540-2011


Материал клеммной головки:
Рис. 1-10: стеклонаполненный полиамид (до 200 °C);
Рис. 11-20: алюминиевый сплав.


Технические характеристики

ТСП 1107

ТСМ 1107

Диапазон измеряемых температур, °C

-200...+600 *

-50...+180 *

Номинальная статическая характеристика

50П;100П

50М; 100М

Класс допуска

А, В

В, С

Время термической реакции, с

6,5; 20; 40

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

12Х18Н10Т

Номинальное значение a, °C"1

0,00391

0,00428

Диапазон условных давлений, МПа

0,4; 6,3; 10

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Средняя наработка до отказа, ч

70000

* см. таблицы конструктивных исполнений



Пример записи при заказе:

«ТСП 1107-1-100-8-100П-В-3- (-50…+200) ТУ 4211-093-02566540-2011»



ТСХ 1107 - Х - Х - Х- 2*Х - Х - Х - (Х…Х) ТУ 4211-093-02566540-2011
      1.        2.  3.  4.  5.    6.  7.     8.                      9.
1. Тип ТС (ТСМ или ТСП)
2. Номер рисунка
3. Длина монтажной части l, мм
4. Диаметр монтажной части d, мм
5. Число чувствительных элементов (при наличии двух)
и условное обозначение НСХ
6. Класс допуска
7. Условное обозначение схемы соединения
8. Рабочий диапазон измеряемых температур, °С
9. Обозначение ТУ



СХЕМЫ СОЕДИНЕНИЙ

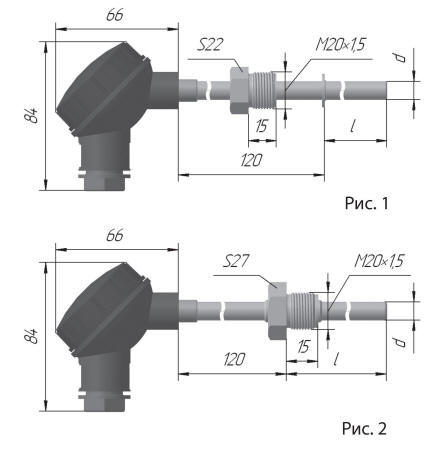

Рис. 1; 2:

Диапазон условных давлений - 10 МПа; Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d,мм

l, мм

50П 100П

-50 ... +200

А

3, 4

8, 10

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +500

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2*

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм

* Только 50М с диаметром монтажной части 10 мм.

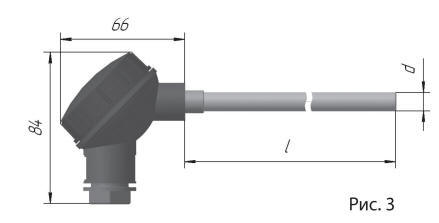

Рис. 3:

Диапазон условных давлений - 0,4 МПа; Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d,мм

l, мм

50П 100П

-50 ... +200

А

3, 4

8, 10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 20000, 2500,3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2*

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм

* Только 50М с диаметром монтажной части 10 мм.

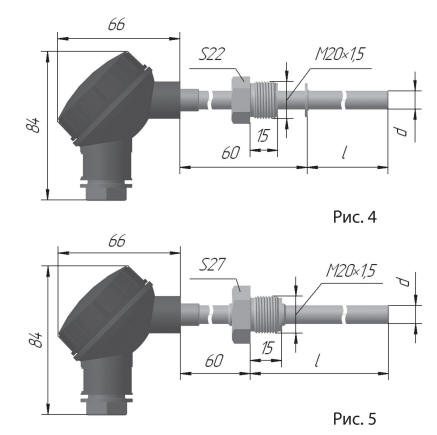

Рис. 4; 5:

Диапазон условных давлений - 10 МПа; Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d,мм

l, мм

50П 100П

-50 ... +200

А

3, 4

8, 10

100, 120, 160, 200, 250, 320,

400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2*

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм

* Только 50М с диаметром монтажной части 10 мм.

.

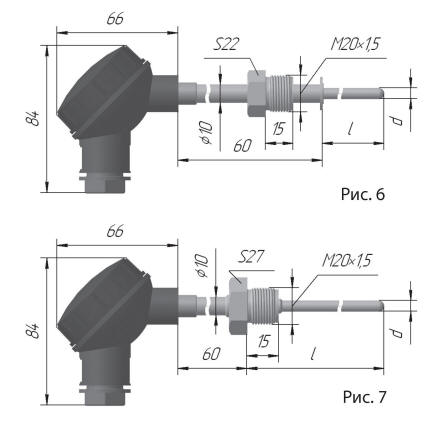

Рис. 6; 7:

Диапазон условных давлений - 6,3 МПа; Время термической реакции - 6,5 с

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d,мм

l, мм

50П 100П

-50 ... +200

А

3, 4

6

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4,

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего

предела измеряемых температур +500 °C, и +600 °C изготавливаются с

длиной монтажной части не более 500 мм

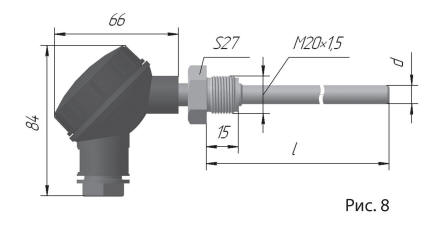

Рис. 8:

Диапазон условных давлений - 10 МПа; Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d,мм

l, мм

50П 100П

-50 ... +200

А

3, 4

8, 10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2*

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм

* Только 50М с диаметром монтажной части 10 мм.

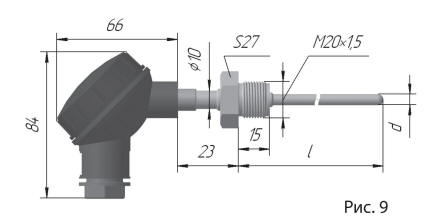

Рис. 9:

Диапазон условных давлений - 6,3 МПа;
Время термической реакции - 6,5 с

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d,мм

l, мм

50П 100П

-50 ... +200

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего

предела измеряемых температур +500 °C, и +600 °C изготавливаются с

длиной монтажной части не более 630 мм

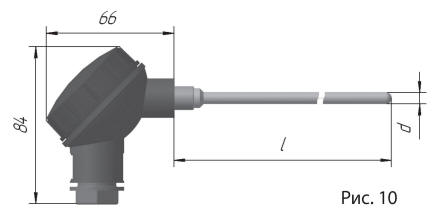

Рис. 10:

Диапазон условных давлений - 0,4 МПа;

Время термической реакции - 6,5 с

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d,мм

l, мм

50П

100П

-50 ... +200

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М

- 50 ... +150

В

2, 3, 4

100М

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего

предела измеряемых температур +500 °C, и +600 °C изготавливаются с

длиной монтажной части не более 630 мм

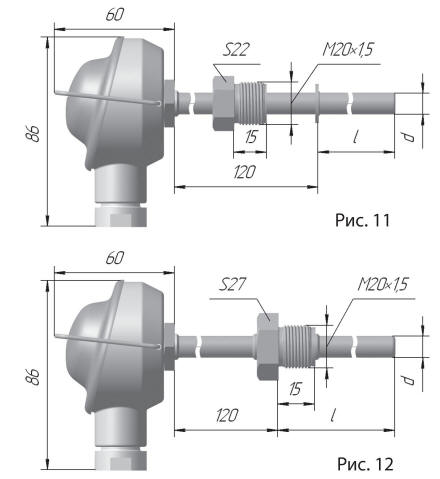

Рис. 11; 12:

Диапазон условных давлений - 10 МПа;

Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П 100П

-50 ... +200

А

3, 4

8, 10

60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2*

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм

* Только 50М с диаметром монтажной части 10 мм.

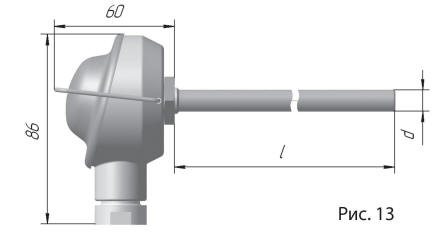

Рис. 13:

Диапазон условных давлений - 0,4 МПа;

Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П 100П

-50 ... +200

А

3, 4

8, 10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 20000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм

* Только 50М с диаметром монтажной части 10 мм.

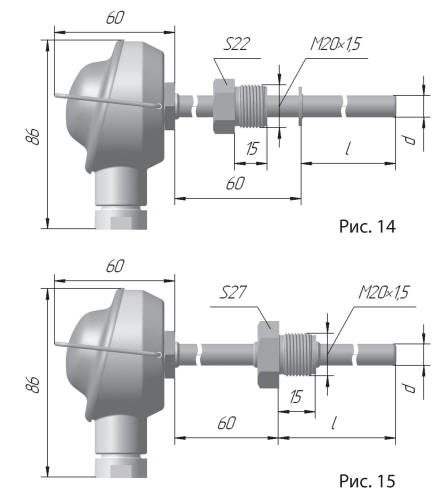

Рис. 14; 15:

Диапазон условных давлений - 10 МПа;

Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П 100П

-50 ... +200

А

3, 4

8, 10

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤500 мм

* Только 50М с диаметром монтажной части 10 мм.

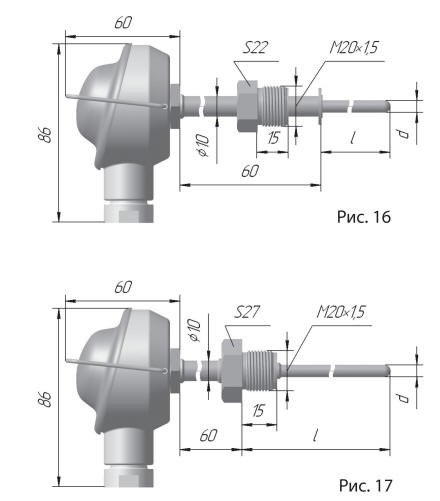

Рис. 16; 17:

Диапазон условных давлений - 6,3 МПа;

Время термической реакции - 6,5 с

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П 100П

-50 ... +200

А

3, 4

6

100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего

предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 500 мм

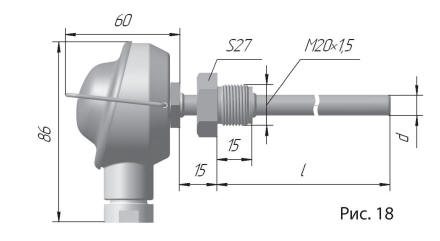

Рис. 18:

Диапазон условных давлений - 10 МПа;

Время термической реакции, с: 40 для d =10 мм; 20 для d = 8 мм

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П 100П

-50 ... +200
- 50 ... +500

А

3, 4

8, 10

160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150

-200 ... +200
- 200 ... +600

В

2, 3, 4

2/2

50М 100М

- 50 ... +150

В

2, 3, 4, 2/2

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 имеют ограниче-

ние по длине монтажной части:

- для верхнего предела измеряемых температур до +200°C l ≤2000 мм;

- для верхнего предела измеряем. температур +500°C и +600°C l ≤630 мм

* Только 50М с диаметром монтажной части 10 мм.

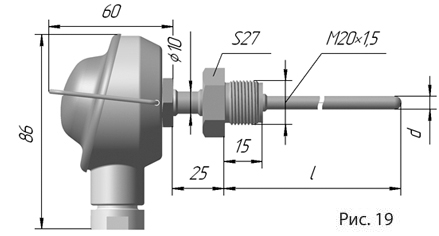

Рис. 19:

Диапазон условных давлений - 6,3 МПа;

Время термической реакции - 6,5 с

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П 100П

-50 ... +200

- 50 ... +500

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

-200 ... +200 - 200 ... +600

В

2, 3, 4

2/2

50М 100М

- 50 ... +150

В

2, 3, 4

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего

предела измеряемых температур +500 °C, и +600 °C изготавливаются с длиной монтажной части не более 630 мм

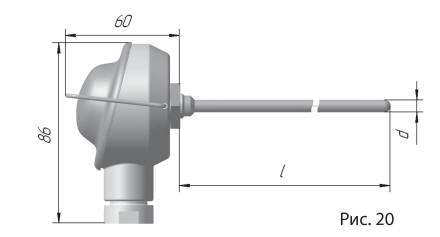

Рис. 20:

Диапазон условных давлений - 0,4 МПа;

Время термической реакции - 6,5 с

НСХ

Рабочий диапазон температур, °С

Класс допуска

Схема

d, мм

l, мм

50П 100П

-50 ... +200

А

3, 4

6

160, 200, 250, 320, 400, 500, 630, 800, 1000

- 50 ... +500

-200 ... +200

В

2, 3, 4

- 200 ... +600

2/2

50М 100М

- 50 ... +150

В

2, 3, 4

- 50 ... +180

С

Термопреобразователи со схемой соединения 2 и 2х2 - для верхнего

предела измеряемых температур +500 °C, и +600 °C изготавливаются с

длиной монтажной части не более 630 мм



_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13

Рассчитать стоимость

Загрузить файл

    Электротехническая продукция

    Продукция КИПиА

    (3412) 271-035
    ueec@bk.ru
    © 2010, Удмуртская электротехническая компания
    Логотип, разработка фирменного стиля, создание сайта  — дизайн-студия «Новик»
