ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ И МЕДНЫЕ ТСП 9201, ТСМ 9201



Версия для печати .pdf

Назначение:
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру.


Технические характеристики по ТУ 4211-093-02566540-2011

Пример записи при заказе:
«ТСП 9201.077-01 ТУ 4211-093-02566540-2011»
Передвижной штуцер для термопреобразователей, выполненных по
рис. 2 и 5, заказывается отдельно (раздел III).

Для измерения температуры в кислых и щелочных средах при температуре до +200°С Термометры ТСП (ТСМ) 9201 могут быть выполнены с антикоррозийным покрытием - фторопласт.






Технические характеристики

ТСП 9201

ТСМ 9201

Диапазон измеряемых температур,
°C

см. табл.1

Номинальная статическая характеристика

50П; 100П

50М; 100М

Класс допуска

А; В

В; С

Время термической реакции, с

6,5; 20; 40

20; 40

Степень защиты от пыли и воды

IP55

Номинальное значение a, °C"1

0,00391

0,00428

Материал защитной арматуры

Ст.12Х18Н10Т Ст.Х23Ю5

Сталь 12Х18Н10Т

Диапазон условных давлений, МПа

0,4; 6,3; 10

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Средняя наработка до отказа, ч

70000



Тип ТС

Рисунок

Класс допуска

Рабочий диапазон температур, °С

Время термической реакции, с

ТСП 9201

1

А

от -50 до +500

40

В

от - 200 до +500

2

А

от -50 до +500

от - 50 до +600*

В

от - 200 до +500

от - 200 до +600*

3

А

от - 50 до + 500

20

В

от - 200 до + 500

4

А, В

от -50 до +400

5

В

6

В

40

7

А

От -200 до +200

6,5



*При защитной арматуре из стали Х23Ю5.

ТСМ 9201

1

В

от - 50 до + 150

40

С

от - 50 до + 180

2

В

от - 50 до + 150

С

от - 50 до + 180

3

В

от - 50 до + 150

20

С

от - 50 до + 180

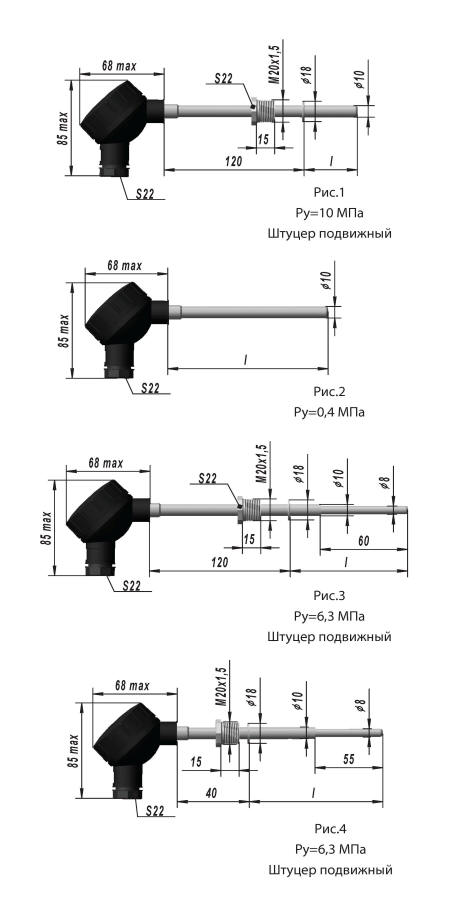

к рис. 1

l,мм

Масса, кг

80

0,24

100

0,25

120

0,26

160

0,27

200

0,28

250

0,30

320

0,33

400

0,36

500

0,39

630

0,42

800

0,50

1000

0,56

1250

0,67

1600

0,82

2000

0,97

2500

1,17

3150

1,33



Таблицы конструктивных исполнений .pdf





к рис. 2

l,мм

Масса, кг

320

0,25

500

0,31

800

0,38

1000

0,48

1250

0,58

1600

0,70

2000

0,88



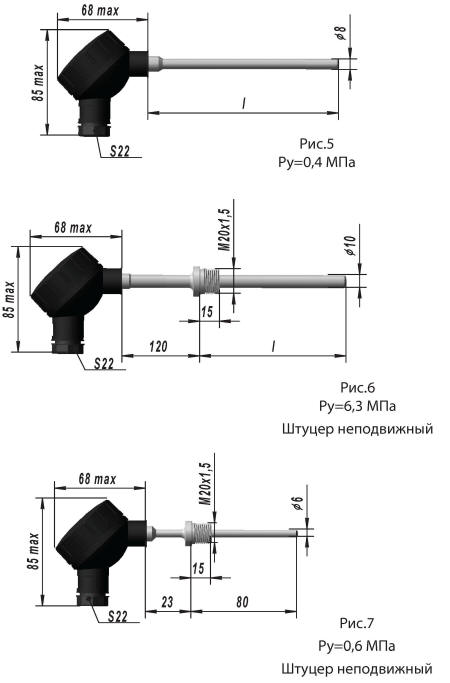

к рис. 3

l,мм

Масса, кг

120

0,26

160

0,27

200

0,28

250

0,30

320

0,33

400

0,36

500

0,39

630

0,42

800

0,50

1000

0,56

к рис. 4

l,мм

Масса, кг

60

0,20

80

0,21

100

0,22

120

0,23

160

0,24

200

0,25

250

0,27

320

0,29

400

0,32

500

0,35

630

0,38



к рис. 5

l,мм

Масса, кг

400

0,28

500

0,29

1600

0,60
