| Назначение:
Для измерения температуры жидких и газообразных сред в химической и газовой промышленности и криогенной технике.
Технические характеристики по ТУ 4211-093-02566540-2011 Пример записи при заказе: «ТСП 9307-06 ТУ 4211-093-02566540-2011»
*Изделия класса допуска А поставляются по более высокой цене и при наличии протокола согласования с заводом о применении.
| Технические характеристики
| ТСП 9307
|
| Диапазон измеряемых температур, °C
| -220...+500 *
|
| Номинальная статическая характеристика (НСХ)
| 50П; 100П
|
| Класс допуска
| А; В
|
| Время термической реакции, с
| 8
|
| Степень защиты от пыли и воды
| IP54
|
| Материал защитной арматуры
| 12Х18Н10Т
|
| Номинальное значение a, °C"1; (W100)
| 0,00391
|
| Диапазон условных давлений, МПа
| 2,5; 25
|
| Устойчивость к вибрации
| N3
|
| Вид климатического исполнения
| У2, Т2
|
| Масса, кг, не более
| 0,45.0,64
|
| Средняя наработка до отказа, ч, не менее
| 200000
|
| * см. таблицы конструктивных исполнений
|
| Констр. исполнение
| l, мм
| Масса, кг
| НСХ
| Схема
| Класс допуска
| Рис.
| Диапазон измеряемых температур, °С
|
| -00
| 80
| 0,494
| 100П
| 4
| А
| 1
| -220...+200
|
| -01
| 120
| 0,512
|
| -02
| 160
| 0,531
|
| -03
| 200
| 0,549
|
| -04
| 80
| 0,492
| 3
| В
| -200...+500
|
| -05
| 100
| 0,503
|
| -06
| 120
| 0,511
|
| -07
| 160
| 0,530
|
| -08
| 200
| 0,549
|
| -09
| 250
| 0,572
|
| -10
| 320
| 0,604
|
| -11
| 400
| 0,640
|
| -12
| 500
| 0,780
|
| -13
| 80
| 0,492
| 50П
|
| -14
| 100
| 0,503
|
| -15
| 120
| 0,511
|
| -16
| 160
| 0,530
|
| -17
| 200
| 0,549
|
| -18
| 250
| 0,572
|
| -19
| 320
| 0,604
|
| -20
| 400
| 0,640
|
| -21
| 500
| 0,780
|
| -22
| 160
| 0,300
| 100П
| 2
| 2
| -50...+200
|
| -22.01
| 160
| 0,300
| 100П
| 4
|
| -23
| 100
| 0,280
| 50П
| 2
|
| -23.01
| 100
| 0,280
| 50П
| 4
|
| -24
| 80
| 0,380
| 100П
| 4
| А
| 3
| -220...+200
|
| -25
| 120
| 0,420
|
| -26
| 160
| 0,460
|
| -27
| 200
| 0,500
|
|

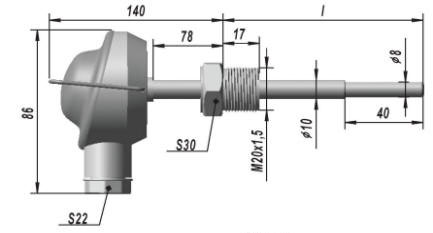

Рис.1
Штуцер неподвижный

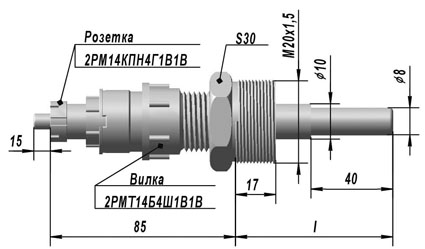

Рис.2
Штуцер неподвижный

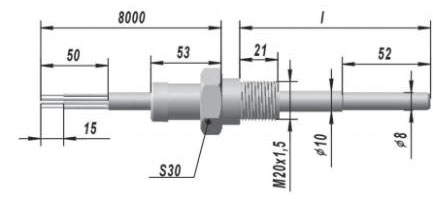

Рис.3
Штуцер неподвижный

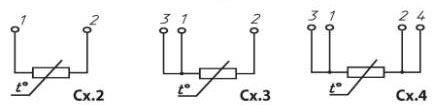

СХЕМА СОЕДИНЕНИЙ
|
