ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9417 И МЕДНЫЕ ТСМ 9417



Версия для печати .pdf



Назначение:
Для измерения температуры жидких, газообразных сред и твердых тел, не разрушающих защитную арматуру. Для измерения температуры воздуха в помещениях различного назначения.


Технические характеристики по ТУ 4211-093-02566540-2011



Пример записи при заказе:
«ТСП 9417-02 ТУ 4211-093-02566540-2011»


По дополнительной заявке можно заказать экран для защиты термопреобразователя (по рис.1 и 2) от солнечных лучей.


Технические характеристики

ТСП 9417

ТСМ 9417

Диапазон измеряемых температур, °C

-50...+100

Номинальная статическая характеристика

100П

50М

Класс допуска

А

В

Время термической реакции, с

15

Степень защиты от пыли и воды

для рис.2, 4 - IP00;

для рис.1, 3 - IP54

Материал защитной арматуры

12Х18Н10Т

Материал корпуса

ПА66-КС; К270-В

Номинальное значение a, °C"1; (W100)

0,00391

0,00428

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,2

Средняя наработка до отказа, ч

200000

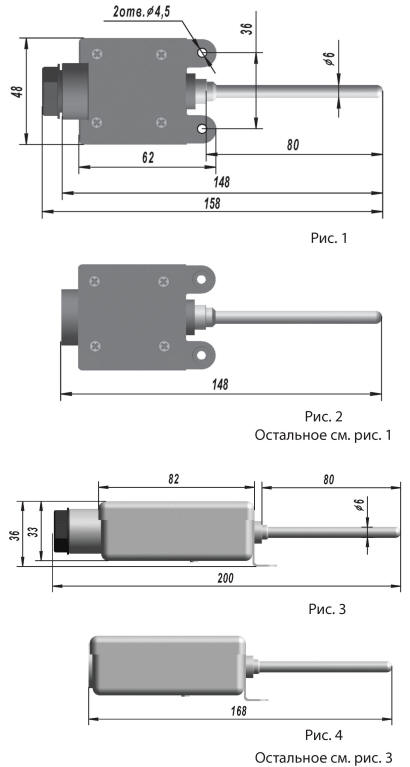

Конструктивное исполнение

Класс допуска

НСХ

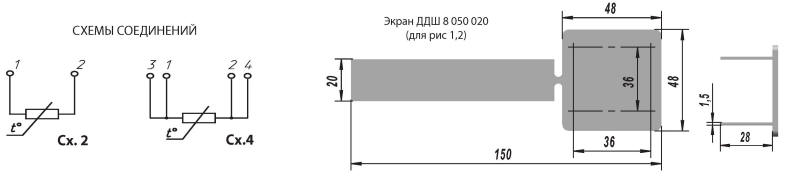

Схема

Рис.

Материал корпуса

-00

А

100П

4

1

полиамид

ПА66-КС

-01

2

-02

3

штампованная

сталь К270-В

-03

4

-00

В

50М

2

1

полиамид

ПА66-КС

-01

2

-02

3

штампованная

сталь К270-В

-03

4









_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
