ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9422 И МЕДНЫЕ ТСМ 9422



Версия для печати .pdf

Назначение:
Для измерения температуры в зонах расплава материала термо-
пластавтоматов KuASY (рис.3) и на линиях производства химического волокна (рис.1,2)
Показатель тепловой инерции: не более 10 с - рис.1,2, 20 с - рис.3,
5 с - рис.4.


Технические характеристики по ТУ 4211-093-02566540-2011



Пример записи при заказе:
«ТСП 9422-09 ТУ 4211-093-02566540-2011»


Технические характеристики

ТСП 9422

ТСМ 9422

Диапазон измеряемых температур, °C

-50...+350 *

-50...+180

Номинальная статическая характеристика

50П; 100П

50М

Класс допуска

В

Время термической реакции, с

5; 10; 20

5

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

12Х18Н10Т

Номинальное значение a, °C-1;

0,00391

0,00428

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,019.0,22

0,023

Средняя наработка до отказа, ч

100000

* см. таблицы конструктивных исполнений

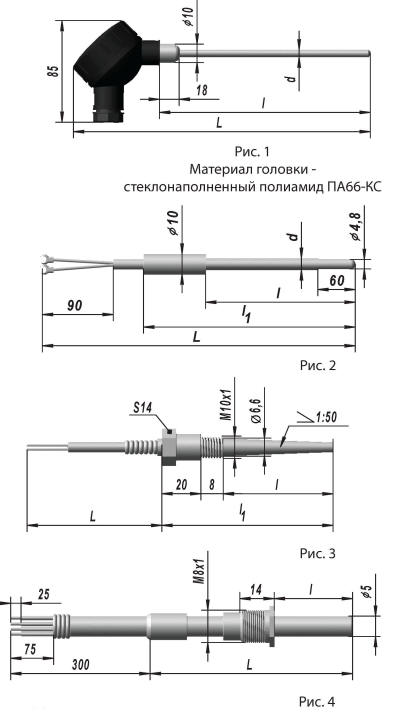

Конструктивное исполнение

Схема

Рис.

НСХ

Размеры

Диапазон измеряемых температур,°С

Масса, кг

d

L

l

L1

ТСП

-00

2

3

100П

-

800

40

75

-50...+300

0,075

-01

1000

40

75

0,080

-02

1000

65

100

0,085

-07

1

6

218

160



-50...+350

0,165

-08

308

250



0,185

-09

378

320



0,188

-10

458

400



0,220

-11

2

-

340

60

85

0,077

-12

5

440

160

185

0,090

-13

600

320

345

0,110

-14

785

630

655

0,130

-15

4

4

50П

5

95

60

-

-50...+300

0,019

ТСМ

-16

4

4

50М

5

155

120

-

-50...+180

0,023





_____________________________________________________________________________________________________________________





Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
