ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ТСП 9502, ТСМ 9502



Версия для печати .pdf



Назначение:
Для измерения температуры обмоток электрических машин. Может устанавливаться в пазах статора.


Технические характеристики по ТУ 4211-093-02566540-2011



Пример записи при заказе:
«ТСП 9502 -01 ТУ 4211-093-02566540-2011»




Технические характеристики

ТСП 9502

ТСМ 9502

Диапазон измеряемых температур, °C

0...+180

0...+180 *

Номинальная статическая характеристика

50П;100П

50М; 100М

Класс допуска

В

В; С

Время термической реакции, с

12

Степень защиты от пыли и воды

IP51

Материал корпуса

ДСВ-2-0

Номинальное значение a, °C-1; (W100)

0,00391; (1,3910)

0,00428; (1,4280)

Устойчивость к вибрации

F3

Вид климатического исполнения

У2, Т2

Масса, кг не более

0,009.0,019

Средняя наработка до отказа, ч, не менее

200000

* см. таблицы конструктивных исполнений

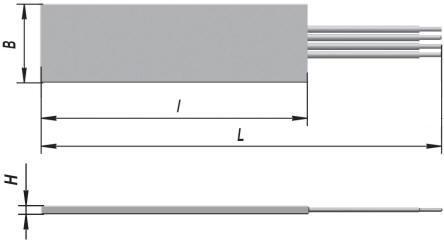

Конструктивное

исполнение

Размеры, мм

НСХ

Пробивное

напряжение

Класс

допуска

Диапазон измеряемых

температур, °C

Масса, кг

l

L

B

H

ТСП 9502

-00

60

510

25

2+0,3

100П

1,5

В

0...+ 180

0,009

-01

190

640

10

0,010

-02

190

17

0,015

-03

60

510

25

3

0,010

-04

190

640

10

0,012

-05

190

17

0,017

-06

60

550

6,8

2,2+0,1

50П

1,5

0,007

-07

60

6,8

100П

0,008

ТСМ 9502

-00

60

510

25

2+0,3

50М

1,5

С

0...+ 180

0,010

-01

190

640

10

0,013

-02

190

17

0,018

-03

60

510

25

В

0...+ 150

0,010

-04

190

640

10

0,013

-05

190

17

0,018

-06

60

510

25

100М

0,012

-07

190

640

10

0,015

-08

190

17

0,019

-09

60

510

25

С

0...+ 180

0,012

-10

190

640

10

0,015

-11

190

17

0,019

_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
