ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9508



Версия для печати .pdf



Назначение:
Для измерения температуры стенок трубопроводов.
Крепление с помощью подвижного штуцера М33х2.


Технические характеристики по ТУ 4211-093-02566540-2011


Пример записи при заказе:
«ТСП 9508.165-01 ТУ 4211-093-02566540-2011»

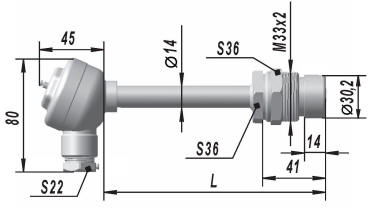

Конструктивное исполнение

L, мм

Масса, кг

.165-00

80

0,47

.165-01

100

0,49

.165-02

120

0,51

.165-03

160

0,55

.165-04

200

0,58



Технические характеристики

ТСП 9508

Диапазон измеряемых температур, °C

-50...+400

Номинальная статическая характеристика (НСХ)

50П

Класс допуска

В

Время термической реакции, с

16

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

12Х18Н10Т

Номинальное значение a, °C"1

0,00391

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N2

Вид климатического исполнения

В1

Масса, кг, не более

0,47.0,58

Средняя наработка до отказа, ч, не менее

70000

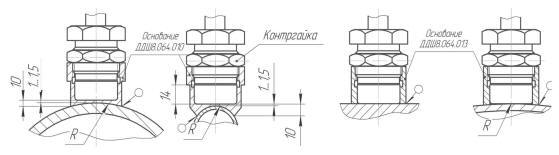

Установка ТСП 9508 на объекте

При установке ТСП 9508 на трубопровод основание ДДШ8.064.010 обработать под радиус R трубопровода. С помощью основания ДДШ8.064.013 устанавливается
термопреобразователь на плоскость или на
трубопровод радиусом R более 500 мм.
Термопреобразователь завернуть до упора
и затянуть контргайку.

_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
