ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9714 И МЕДНЫЕ ТСМ 9714



Версия для печати .pdf



Назначение:
Для измерения температуры жидких, газообразных и сыпучих веществ;
для работы в составе цифровых измерителей температуры разра- ботки ОАО НПП «Эталон».

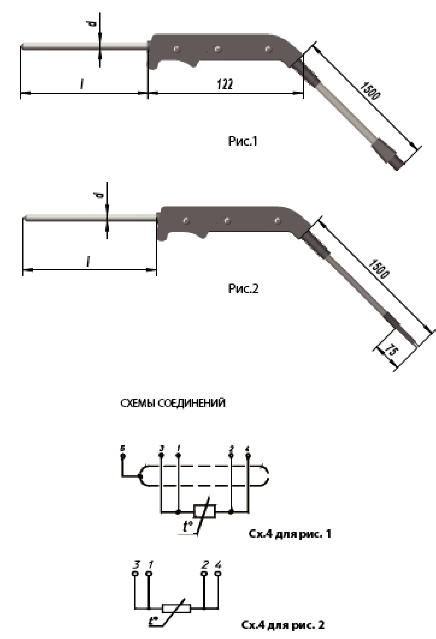

Тип соединителя по рис.1 - ОНЦ - ВГ - 4 - 5/16 - В

Технические характеристики по ТУ 4211-093-02566540-2011
Пример записи при заказе:
«ТСП 9714-01 ТУ 4211-093-02566540-2011»




Технические характеристики

ТСП 9714

ТСМ 9714

Диапазон измеряемых температур, °C

-60…+600 *

-60…+200 *

Номинальная статическая характеристика

50П

50М

Класс допуска

В

Время термической реакции, с

6

Степень защиты от пыли и воды

IP54

Материал защитной арматуры

12Х18Н10Т

Номинальное значение α, °Cˉ¹

0,00391

0,00428

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

L3

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,128…0,22

0,128…0,29

Средняя наработка  до отказа, ч

100000

* см. таблицы конструктивных исполнений



ТСП 9714

Конструк- тивное исполнение



l, мм



d, мм



Рис.

Диапазон измеряемых температур, °С



Масса, кг

-00

200

4











1



-60...+400

0,158

-01

250

0,165

-02

320

5

0,182

-03

400

0,190

-04

500



6



-60...+600

0,230

-05

630

0,250

-06

800

0,277

-07

1000

0,320

-09

200

4





 2



 -60...+400

0,128

-10

250

0,135

-11

320

5

0,152

-12

400

0,160

-13

500



6



 -60...+600

0,200

-14

630

0,220

-15

800

0,247

-16

1000

0,290



ТСМ 9714

Конструк- тивное исполнение



l, мм



d, мм



Рис.

Диапазон измеряемых температур, °С

Масса, кг

-18

200

4











1



-60...+180

0,158

-19

250

0,165

-20

320

5

0,182

-21

400

0,190

-22

500





6



 -60...+200

0,230

-23

630

0,250

-24

800

0,277

-25

1000

0,320

-27

200

4











2



-60...+180

0,128

-28

250

0,135

-29

320

5

0,152

-30

400

0,160

-31

500



6



-60...+200

0,200

-32

630

0,220

-33

800

0,247

-34

1000

0,290











_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
