| Назначение:
Для измерения температуры жидких и газообразных сред. Термометры могут применяться для измерения температуры движущихся сред при предельных скоростях потока (таблица), при этом может использоваться защитная гильза ДДШ 4 819 015.
Термометры имеют разборную конструкцию и состоят из защитной арматуры и термометрической вставки ВТ ТСП, ВТ ТСМ. По требованию заказчика термовставка может поставляться как самостоятельное изделие. Необходимо, чтобы длина термопреобразователя соответствовала длине термовставки в соответствии с таблицей. Технические характеристики по ТУ 4211-093-02566540-2011
Пример записи при заказе:
«ТСП 9721-01 ТУ 4211-093-02566540-2011»
«Вставка термометрическая ВТ ТСП.126-03»
|
| Технические характеристики
| ТСП 9721
| ТСМ 9721
|
| Диапазон измеряемых температур, °C
| -50...+500
| -50... + 150
|
| Номинальная статическая характеристика
| 50П; 100П
| 50М; 100М
|
| Класс допуска
| В
|
| Время термической реакции, с
| 80
|
| Степень защиты от пыли и воды
| IP55
|
| Материал защитной арматуры
| 12Х18Н10Т; головка алюминиевый сплав
|
| Номинальное значение α, °C-1
| 0,00391
| 0,00428
|
| Диапазон условных давлений, МПа
| 0,4; 6,3
|
| Устойчивость к вибрации
| N3
|
| Вид климатического исполнения
| У2, Т2
|
| Масса, кг не более
| 0,62.0,94
|
| Средняя наработка до отказа, ч
| 70000
|
| Рис.
| Длина монтажной части L, мм
| Предельная скорость потока, м/с
|
| без гильзы
| с гильзой
|
| пар
| вода
| пар
| вода
|
| 2
| 120; 160
| 25
| 1,5
| 40
| 4
|
| 200; 250; 320; 400; 500; 630
| 15
| 0,5
| 25
| 2,5
|
| 800; 1000
| 3
| 0,25
| 5
| 0,5
|
 |
| ТСП 9721
|
| Конструктивное исполнение
| НСХ
| Конструктивное исполнение
| НСХ
| Рис.

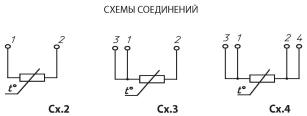

| Схема
| L, мм
| Ру, МПа
| Масса, кг
|
| -00
| 50П
| -24
| 100П
| 1
| 3
| 320
| 0,4
| 0,62
|
| -01
| -25
| 500
| 0,66
|
| -02
| -26
| 800
| 0,76
|
| -03
| -27
| 1000
| 0,80
|
| -04
| -28
| 2
| 200
| 6,3
| 0,63
|
| -05
| -29
| 250
| 0,64
|
| -06
| -30
| 320
| 0,66
|
| -07
| -31
| 400
| 0,68
|
| -08
| -32
| 500
| 0,72
|
| -09
| -33
| 630
| 0,75
|
| 10
| -34
| 800
| 0,78
|
| -11
| -35
| 1000
| 0,84
|
| -48
| 50П
| -60
| 100П
| 1
| 4
| 320
| 0,4
| 0,62
|
| -49
| -61
| 500
| 0,66
|
| -50
| -62
| 800
| 0,76
|
| -51
| -63
| 1000
| 0,80
|
| -52
| -64
| 2
| 200
| 6,3
| 0,63
|
| -53
| -65
| 250
| 0,64
|
| -54
| -66
| 320
| 0,66
|
| -55
| -67
| 400
| 0,68
|
| -56
| -68
| 500
| 0,72
|
| -57
| -69
| 630
| 0,75
|
| -58
| -70
| 800
| 0,78
|
| -59
| -71
| 1000
| 0,84
|
|
| ТСМ 9721
|
| Конструктивное исполнение
| НСХ
| Конструктивное исполнение
| НСХ
| Рис.
| Схема
| L, мм
| Ру, МПа
| Масса, кг
|
| -00
| 50М
| -14
| 100М
| 1
| 2
| 320
| 0,4
| 0,62
|
| -01
| -15
| 500
| 0,66
|
| -02
| -16
| 800
| 0,76
|
| -03
| -17
| 1000
| 0,80
|
| -04
| -18
| 2
| 120
| 6,3
| 0,60
|
| -05
| -19
| 160
| 0,62
|
| -06
| -20
| 200
| 0,63
|
| -07
| -21
| 250
| 0,64
|
| -08
| -22
| 320
| 0,66
|
| -09
| -23
| 400
| 0,68
|
| -10
| -24
| 500
| 0,82
|
| -11
| -25
| 630
| 0,85
|
| -12
| -26
| 800
| 0,88
|
| -13
| -27
| 1000
| 0,94
|
| -28
| -42
| 1
| 3
| 320
| 0,4
| 0,62
|
| -29
| -43
| 500
| 0,66
|
| -30
| -44
| 800
| 0,76
|
| -31
| -45
| 1000
| 0,80
|
| -32
| -46
| 2
| 120
| 6,3
| 0,60
|
| -33
| -47
| 160
| 0,62
|
| -34
| -48
| 200
| 0,63
|
| -35
| -49
| 250
| 0,64
|
| -36
| -50
| 320
| 0,66
|
| -37
| -51
| 400
| 0,68
|
| -38
| -52
| 500
| 0,82
|
| -39
| -53
| 630
| 0,85
|
| -40
| -54
| 800
| 0,88
|
| -41
| -55
| 1000
| 0,94
|
| -56
| -70
| 1
| 4
| 320
| 0,4
| 0,62
|
| -57
| -71
| 500
| 0,66
|
| -58
| -72
| 800
| 0,76
|
| -59
| -73
| 1000
| 0,80
|
| -60
| -74
| 2
| 120
| 6,3
| 0,60
|
| -61
| -75
| 160
| 0,62
|
| -62
| -76
| 200
| 0,63
|
| -63
| -77
| 250
| 0,64
|
| -64
| -78
| 320
| 0,66
|
| -65
| -79
| 400
| 0,68
|
| -66
| -80
| 500
| 0,82
|
| -67
| -81
| 630
| 0,85
|
| -68
| -82
| 800
| 0,88
|
| -69
| -83
| 1000
| 0,94
|
|
| Таблица соответствия вставки термометрической ВТ ТСП исполнениям ТСП 9721
| Исполнение ТСП 9721
| Исполнение ВТ ТСП
| Исполнение ТСП 9721
| Исполнение ВТ ТСП
| Исполнение ТСП 9721
| Исполнение ВТ ТСП
|
| .124-00
| .126-00
| .124-28
| .126-22
| .124-56
| .126--49
|
| -01
| -03
| -29
| -23
| -57
| -50
|
| -02
| -07
| -30
| -24
| -58
| -52
|
| -03
| -09
| -31
| -26
| -59
| -54
|
| -04
| -00
| -32
| -27
| -60
| -55
|
| -05
| -01
| -33
| -28
| -61
| -58
|
| -06
| -02
| -34
| -30
| -62
| -62
|
| -07
| -04
| -35
| 32
| -63
| -64
|
| -08
| -05
| -48
| -44
| -64
| -55
|
| -09
| -06
| -49
| -47
| -65
| -56
|
| -10
| -08
| -50
| -51
| -66
| -57
|
| -11
| -10
| -51
| -53
| -67
| -59
|
| -24
| -22
| -52
| -44
| -68
| -60
|
| -25
| -25
| -53
| -45
| -69
| -61
|
| -26
| -29
| -54
| -46
| 70
| -63
|
| -27
| -31
| -55
| -48
| -71
| -65
|
| Таблица соответствия вставки термометрической ВТ ТСМ исполнениям ТСМ 9721
| Исполнение ТСМ 9721
| Исполнение ВТ ТСМ
| Исполнение ТСМ 9721
| Исполнение ВТ ТСМ
| Исполнение ТСМ 9721
| Исполнение ВТ ТСМ
|
| .129-00
| .127-02
| .129-28
| .127-28
| .129-56
| .127-54
|
| -01
| -05
| -29
| -31
| -57
| -57
|
| -02
| -09
| -30
| -35
| -58
| -61
|
| -03
| -11
| -31
| -37
| -59
| -63
|
| -04
| -00
| -32
| -26
| -60
| -52
|
| -05
| -01
| -33
| -27
| -61
| -53
|
| -06
| -02
| -34
| -28
| -62
| -54
|
| -07
| -03
| -35
| -29
| -63
| -55
|
| -08
| -04
| -36
| -30
| -64
| -56
|
| -09
| -06
| -37
| -32
| -65
| -58
|
| -10
| -07
| -38
| -33
| -66
| -59
|
| -11
| -08
| -39
| -34
| -67
| -60
|
| -12
| -10
| -40
| -36
| -68
| -62
|
| -13
| -12
| -41
| -38
| -69
| -64
|
| -14
| -15
| -42
| -41
| -70
| -67
|
| -15
| -18
| -43
| -44
| -71
| -70
|
| -16
| -22
| -44
| -48
| -72
| -74
|
| -17
| -24
| -45
| -50
| -73
| -76
|
| -18
| -13
| -46
| -39
| -74
| -65
|
| -19
| -14
| -47
| -40
| -75
| -66
|
| -20
| -15
| -48
| -41
| -76
| -67
|
| -21
| -16
| -49
| -42
| -77
| -68
|
| -22
| -17
| -50
| -43
| -78
| -69
|
| -23
| -19
| -51
| -45
| -79
| -71
|
| -24
| -20
| -52
| -46
| -80
| -72
|
| -25
| -21
| -53
| -47
| -81
| -73
|
| -26
| -23
| -54
| -49
| -82
| -75
|
| -27
| -25
| -55
| -51
| -83
| -77
|
|
ВСТАВКА ТЕРМОМЕТРИЧЕСКАЯ ВТ ТСП, ВТ ТСМ
| ВТ ТСМ
|
| Конструк тивное исполнение
| НСХ
| Конструк тивное исполнение
| НСХ
| l, мм
| L, мм
| Схема
|
| .127-00
| 50М
| .127-13
| 100М
| 252
| 290
| 2
|
| -01
| -14
| 292
| 330
|
| -02
| -15
| 332
| 370
|
| -03
| -16
| 382
| 420
|
| -04
| -17
| 452
| 490
|
| -05
| -18
| 512
| 550
|
| -06
| -19
| 532
| 570
|
| -07
| -20
| 632
| 670
|
| -08
| -21
| 762
| 800
|
| -09
| -22
| 812
| 850
|
| -10
| -23
| 932
| 970
|
| -11
| -24
| 1012
| 1050
|
| -12
| -25
| 1132
| 1170
|
| .127-26
| .127-39
| 252
| 290
| 3
|
| -27
| -40
| 292
| 330
|
| -28
| -41
| 332
| 370
|
| -29
| -42
| 382
| 420
|
| -30
| -43
| 452
| 490
|
| -31
| -44
| 512
| 550
|
| -32
| -45
| 532
| 570
|
| -33
| -46
| 632
| 670
|
| -34
| -47
| 762
| 800
|
| -35
| -48
| 812
| 850
|
| -36
| -49
| 932
| 970
|
| -37
| -50
| 1012
| 1050
|
| -38
| -51
| 1132
| 1170
|
| .127-52
| .127-65
| 252
| 290
| 4
|
| -53
| -66
| 292
| 330
|
| -54
| -67
| 332
| 370
|
| -55
| -68
| 382
| 420
|
| -56
| -69
| 452
| 490
|
| -57
| -70
| 512
| 550
|
| -58
| -71
| 532
| 570
|
| -59
| -72
| 632
| 670
|
| -60
| -73
| 762
| 800
|
| -61
| -74
| 812
| 850
|
| -62
| -75
| 932
| 970
|
| -63
| -76
| 1012
| 1050
|
| -64
| -77
| 1132
| 1170
|
|  Средняя наработка до отказа с одной термовставкой - 66700 ч.
| ВТ ТСП
|
| Конструктивное
| НСХ
| Конструктивное
| НСХ
| l, мм
| L, мм
| Схема
|
| исполнение
| исполнение
|
|
|
|
| .126-00
| 50П
| .126-22
| 100П
| 332
| 370
| 3
|
| -01
| -23
| 382
| 420
|
| -02
| -24
| 452
| 490
|
| -03
| -25
| 512
| 550
|
| -04
| -26
| 532
| 570
|
| -05
| -27
| 632
| 670
|
| -06
| -28
| 762
| 800
|
| -07
| -29
| 812
| 850
|
| -08
| -30
| 932
| 970
|
| -09
| -31
| 1012
| 1050
|
| -10
| -32
| 1132
| 1170
|
| .126-44
| .126-55
| 332
| 370
| 4
|
| -45
| -56
| 382
| 420
|
| -46
| -57
| 452
| 490
|
| -47
| -58
| 512
| 550
|
| -48
| -59
| 532
| 570
|
| -49
| -60
| 632
| 670
|
| -50
| -61
| 762
| 800
|
| -51
| -62
| 812
| 850
|
| -52
| -63
| 932
| 970
|
| -53
| -64
| 1012
| 1050
|
| -54
| -65
| 1132
| 1170
|
|
| _____________________________________________________________________________________________________________________
|
| Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12 Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
|
|
|
