КАБЕЛЬНЫЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9801



Версия для печати .pdf



Назначение:
Для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах, в частности, в автоклавах по выращиванию кристаллов.
Данный термометр может быть использован для калибровки преобразователей ТХК методом прямого сличения в зонах рабочих температур.
ТСП 9801 изготавливаются на основе гибкого кабеля КТМС-М (кабель с медными жилами в стальной оболочке с минеральной изоляцией).
При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать термометры по длине для размещения чувствительного элемента в требуемой зоне измерения. Термометр выдерживает один цикл изгиба на угол 180° вокруг цилиндра диаметром, равным пятикратному диаметру кабеля. Первый изгиб должен быть расположен на расстоянии не менее 135 мм от рабочего края термометра сопротивления.

Технические характеристики по ТУ 4211-093-02566540-2011

Пример записи при заказе:
«ТСП 9801-01 ТУ 4211-093-02566540-2011»




Технические характеристики

ТСП 9801

Диапазон измеряемых температур, °C

-50...+400

Номинальная статическая характеристика (НСХ)

100П

Класс допуска

В

Время термической реакции, с

10

Степень защиты от пыли и воды

IP54

Материал защитной арматуры

12Х18Н10Т

Номинальное значение a, °C-1

0,00391

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

N3

Вид климатического исполнения

У2, Т2

Масса, кг, не более

0,205.3,175

Средняя наработка до отказа, ч, не менее

200000

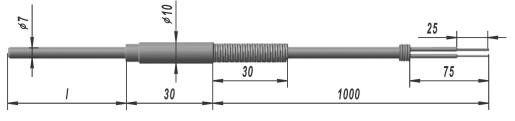

Конструк­тивное исполнение

l, мм

Масса, кг

-00

500

0,205

-01

1000

0,305

-02

2000

0,510

-03

3000

0,715

-04

4000

0,920

-05

5000

1,125

-06

6000

1,330

-07

7000

1,535

-08

8000

1,740

-09

9000

1,945

-10

10000

2,150

-11

11000

1,355

-12

12000

2,560

-13

13000

2,765

-14

14000

2,970

-15

15000

3,175

_____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 50071-12. Сертификат об утверждении типа средств измерений RU.C.32.004.A № 46757. Приложение

Cертифицированы в Респ. Казахстан № KZ.02.03.05314-2013/50071-12

Cертифицированы в Республике Беларусь № РБ 03 10 5247 13
