ПОВЕРХНОСТНЫЕ ТЕРМОПРЕОБРАЗОВАТЕЛИ СОПРОТИВЛЕНИЯ ПЛАТИНОВЫЕ ТСП 9715, ТСМ 9715



Версия для печати .pdf



Назначение:
для измерения температуры плоских, цилиндрических и криво-линейных поверхностей.
Термометр представляет собой гибкое основание с закрепленным на нем чувствительным элементом. Выводы-провод МГТФ.
Способ крепления-приклеивание (клей К-300, К-400, КЛТ-30), механический прижим.

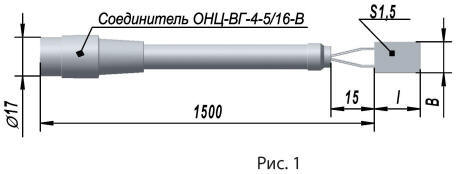

Тип соединителя по рис.1 - ОНЦ - ВГ - 4 - 5/16 - В
Средняя наработка до отказа - не менее 50000ч.
Технические характеристики по ТУ 4211-027-02566540-2005

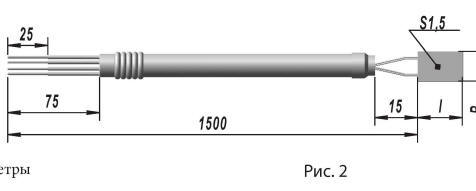

Конструк­тивное исполнение

Рис.

НСХ

Класс допуска

Размеры, мм

Масса, г

Диапазон измеряемых температур,

°С

В

l

ТСП 9715

-00

1

50П

В

10

15

90,0

-60...+200

-01

С

-02

100П

В

15

20

-03

С

-04

2

50П

В

10

15

60,0

-05

С

-06

100П

В

15

20

-07

С

-08

1

500П

В

30

40

90,0

-09

С

-10

1000П

В

-11

С

-12

2

500П

В

60,0

-13

С

-14

1000П

В

-15

С

ТСМ 9715

-16

1

50М

В

20

25

90,0

-60...+150

-17

С

-60...+180

-18

100М

В

25

35

-60...+150

-19

С

-60...+180

-20

2

50М

В

20

25

60,0

-60...+150

-21

С

-60...+180

-22

100М

В

25

35

-60...+150

-23

С

-60...+180



Пример записи при заказе:

Термометр сопротивления ТСП 9715-01.01

Термометр сопротивления ТСМ 9715-16.02

Конструктивное исполнение с -00 по -23 определяет параметры термометра сопротивления:
с соединителем или без соединителя, НСХ, класс допуска, размеры чувствительного элемента, массу, диапазон измеряемой температуры.



Дополнительный номер исполнения определяет вид соединительного кабеля:

-01 - кабель в экране (схема соединений рис 3);

-02 - кабель без экрана (схема соединений рис 4).





ТСП 9715

ТСМ 9715

диапазон измеряемых температур, °C

-60...+200

-60...+180

номинальная статическая характеристика (НСХ)

50П, 100П, 500П,1000П

50М, 100М

класс допуска

В, С

время термической реакции, с

1

степень защиты от пыли и воды

IP00

номинальное значение a, °C-1; (W100)

0,00391; (1,3910)

0,00428; (1,4280)

диапазон условных давлений,МПа

-

устойчивость к вибрации

группа исп. L3

вид климатического исполнения

У3



СХЕМА СОЕДИНЕНИЙ













____________________________________________________________________________________________________________________



Зарегистрированы в Государственном реестре средств измерений под № 58171-14. Сертификат об утверждении типа средств измерений RU.C.32.010.A № 56444. Описание
