ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ПЛАТИНОРОДИЕВЫЕ, ПЛАТИНОРОДИЙ-ПЛАТИНОВЫЕ ТПР 9819, ТПП 9819

Версия для печати  .pdf



Назначение:

Для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.



Технические характеристики по ТУ 4211-053-02566540-2006 (см.сводная таблица)



Характеристики ТПР 9819 ТПП 9819
Диапазон измеряемых температур, °С +600...+1300 0...+1300
Номинальная статическая ПР(В) ПП(S)
Класс допуска 2
Показатель тепловой инерции, с 60
Степень защиты от пыли и воды IP55
Материал защитной арматуры Ст.ХН45Ю
Материал головки Ст.12ХН18Н10Т
Изоляция рабочего спая изолирован
Диапазон условных давлений, МПа 4,0
Материал электродов (+)ПР-30 Ø0.5 (-)Пл Ø0.5
(-)ПР-6 Ø0.5 (+)ПР-10 Ø0.5
Устойчивость к вибрации группа исп.L3
Вид климатическое исполнение У3, Т2



Конструктивное исполнение Рис.

L, мм

-00 1 800
-01 1000
-02 1250
-03 2000
-04 2500
-05 3150
-06 4000
-07 2 800
-08 1000
-09 1250
-10 2000
-11 2500
-12 3150
-13 4000

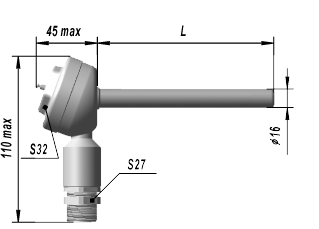

Рис.1

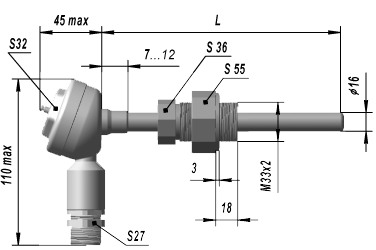

 Рис.2

Штуцер передвижной



Пример записи при заказе:
«Преобразователь термоэлектрический ТПР 9819-01»
