ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ХРОМЕЛЬ-АЛЮМЕЛЕВЫЕ ТХА 0002, ХРОМЕЛЬ-КОПЕЛЕВЫЕ ТХК 0002



Версия для печати  .pdf



Назначение:

Для измерения температуры жидких, газообразных сред и твердых тел в труднодоступных местах, благодаря возможности изгибания монтажной части при установке ТП на объекте контроля.





Технические характеристики по ТУ 4211-088-02566540-2010



 Технические характеристики

ТХА 0002

ТХК 0002

Диапазон измеряемых температур, °C

-40…+600

-40…+600

Номинальная статическая характеристика

ХА(К)

ХК(L)

Класс допуска

2

Показатель тепловой инерции, с

1

Степень защиты от пыли и воды

IP52

Материал защитной арматуры

Ст.12Х18Н10Т

Изоляция рабочего спая

не изолирован

Диапазон условных давлений, МПа

0,4

Устойчивость к вибрации

группа исп. N3

Климатическое исполнение

У2, Т2






Конструктивное исполнение l, мм d, мм Рис.
ТХА 0002 ТХК 0002
-06 -22 500 1,0 1
-07 -23 1000
-08 -24 1500
-09 -25 2000
-10 -26 3000
-11 -27 500 2
-12 -28 1000
-13 -29 1500
-14 -30 2000
-15 -31 3000



СХЕМА СОЕДИНЕНИЙ

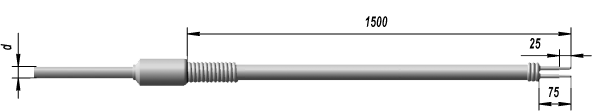

Рис.1

 Рис.2

остальное см.рис.1



Пример записи при заказе:

Преобразователь термоэлектрический

ТХА 0002-10

У2

ТУ 4211-088-02566540-2010

1

2

3







       1 - Тип и конструктивное исполнение

       2 - Вид климатического исполнения

       3 - Обозначение ТУ





_____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
