ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ хромель-алюмелевые ТХА 0011

Версия для печати  .pdf



Назначение:

Для оперативных замеров расплавов цветных металлов.



Технические характеристики по ТУ 4211-088-02566540-2010:

сводная таблица



 Технические характеристики

ТХА 0011

Диапазон измеряемых температур, °C

0…+1000

Номинальная статическая характеристика (НСХ)

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

10

Степень защиты от пыли и воды

IP52

Материал защитной арматуры

Нитрид кремния

Исполнение рабочего спая

изолирован

Диапазон условных давлений, МПа

0,25

Устойчивость к вибрации

группа исп. N3

Вид климатического исполнения

У2, Т2

Пример записи при заказе:

ТХА 0011-01

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ



СХЕМА СОЕДИНЕНИЙ

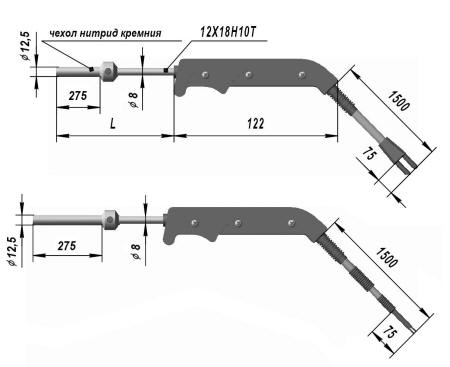

 Рис.1, 2

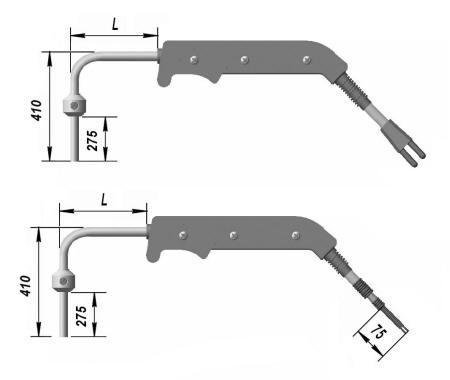

Рис.3, 4

Конструктивное исполнение

Тип и конструктивное

исполнение

L, мм

Масса, кг,

не более

Рисунок

Длина погружаемой части, мм

ТХА 0011-00

1600

0,775

1

275

ТХА 0011-01

2000

0,880

ТХА 0011-02

2500

1,010

ТХА 0011-03

1600

0,775

2

ТХА 0011-04

2000

0,859

ТХА 0011-05

2500

0,990

ТХА 0011-06

1200

0,780

3

ТХА 0011-07

1600

0,885

ТХА 0011-08

2100

1,015

ТХА 0011-09

1200

0,760

4

ТХА 0011-10

1600

0,865

ТХА 0011-11

2100

0,985



____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
