ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ХРОМЕЛЬ-АЛЮМЕЛЕВЫЕ ТХА 0109



Версия для печати  .pdf



Назначение:

Для измерения температуры жидких и газообразных, химически не агрессивных, а также агрессивных сред, не разрушающих защитную арматуру, в частности для керамических и кирпичных заводов.



Технические характеристики: по ТУ 4211-088-02566540-2010
средняя наработка до отказа при номинальной температуре 850°С - 50000 ч.



 Технические характеристики

ТХА 0109

Диапазон измеряемых температур, °C

-40…+1050

Номинальная статическая характеристика (НСХ)

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

180

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

Ст.15Х25Т

Исполнение рабочего спая

изолирован

Диапазон условных давлений, МПа

0,25

Устойчивость к вибрации

группа исп. L3

Вид климатического исполнения

У2, Т2





Пример записи при заказе:

ТХА 0109-02

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

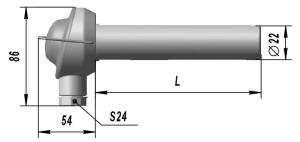

Тип и конструктивное исполнение

l, мм

Номинальная температура применения,
° С

Масса, кг, не более

ТХА 0109-00

500

850

1,4

ТХА 0109-01

800

1,6

ТХА 0109-02

1000

1,95

ТХА 0109-03

1250

2,4

ТХА 0109-04

1600

2,85

ТХА 0109-05

2000

3,40





_____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение.

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
