Назначение:
для измерения температуры газообразных нейтральных и окислительных сред, воздуха, инертных газов, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры;
расплавов меди, алюминия и других расплавов, не разрушающих материал защитной арматуры, а также сред, содержащих оксиды цинка и других цветных металлов, а также продукты горения природного газа. Область применения: Металлургия, химическая промышленность и др. отрасли, имеющие участки с вредными и загрязненными производствами. Технические характеристики: по ТУ 4211-088-02566540-2010
| Технические характеристики
| ТХА 0203
|
| Диапазон измеряемых температур, °C | -40…+1000
|
| Номинальная статическая характеристика (НСХ) | ХА(К)
|
| Класс допуска | 2
|
| Показатель тепловой инерции, с | 500
|
| Степень защиты от пыли и воды | IP54
|
| Материал защитной арматуры | Ст. 15Х25Т
наконечник БСГ -30
|
| Исполнение рабочего спая
| изолирован
|
| Диапазон условных давлений, МПа | 6,3
|
| Устойчивость к вибрации | группа исп.L3
|
| Вид климатическое исполнения | У2, Т2
|
| Средняя наработка до отказа, ч | 50000
|
СХЕМА СОЕДИНЕНИЙ  |
| Тип и конструктив-ное исполнение
| Размеры, мм
| Рису-нок
| Номинальная температура применения, °С
| Масса, кг, не более
|
| L
| l1
| l
|
| ТХА 0203-00
| 510
| 380
| -
| 1
| 800
| 1,64
|
| ТХА 0203-01
| 810
| 380
| 2,05
|
| ТХА 0203-02
| 500
| 2,33
|
| ТХА 0203-03
| 1010
| 500
| 2,46
|
| ТХА 0203-04
| 740
| 3,06
|
| ТХА 0203-05
| 1260
| 740
| 3,33
|
| ТХА 0203-06
| 1100
| 4,21
|
| ТХА 0203-07
| 1610
| 1100
| 4,59
|
| ТХА 0203-08
| 1460
| 5,47
|
| ТХА 0203-09
| 2010
| 1460
| 5,9
|
| ТХА 0203-10
| 1600
| 6,22
|
| ТХА 0203-11
| 2510
| 1460
| 5,49
|
| ТХА 0203-12
| 1600
| 6,82
|
| ТХА 0203-13
| 1820
| 7,37
|
| ТХА 0203-14
| 3160
| 1600
| 7,85
|
| ТХА 0203- 15
| 1820
| 8,07
|
| ТХА 0203- 16
| 510
| 380
| 400
| 2
| 2,25
|
| ТХА 0203-17
| 1010
| 500
| 800
| 3,63
|
| ТХА 0203- 18
| 740
| 4,46
|
| ТХА 0203- 19
| 1610
| 1100
| 1250
| 6,31
|
| ТХА 0203- 20
| 1460
| 7,19
|
|

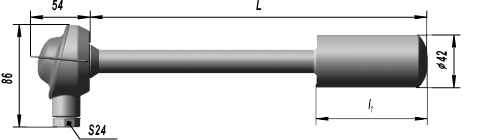

 Рис.1 Пример записи при заказе:
| ТХА 0203- 19
| У2
| ТУ 4211-088-02566540-2010
|
| 1
| 2
| 3
|
| 1) Тип и конструктивное исполнение
|
| 2) Вид климатического исполнения
|
| 3) Обозначение ТУ
|
|  Рис.2 Остальное см.рис.1
|
_____________________________________________________________________________________________________________________
|
| Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11 Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
|
|
