ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ХРОМЕЛЬ-АЛЮМЕЛЕВЫЕ ТХА 0206



Версия для печати  .pdf



Назначение:

Для измерения температуры в ваннах с расплавами металлов.





Технические характеристики по ТУ 4211-088-02566540-2010:



 Технические характеристики

ТХА 0206

Диапазон измеряемых температур, °C -40…+900
Номинальная статическая характеристика (НСХ) ХА(К)
Класс допуска 2
Показатель тепловой инерции, с 200
Степень защиты от пыли и воды IP55
Диапазон условных давлений, МПа 0,25
Материал защитной арматуры СЧ 25
Исполнение рабочего спая изолирован
Устойчивость к вибрации группа исп.L3
Вид климатического исполнения У2, Т2



Тип и конструктивное исполнение

Масса, кг,

не более



Размеры, мм



Рису-нок

l

l1

l2

ТХА 0206-00

6,34

800

700

-

1

ТХА 0206-01

6,55

1000

ТХА 0206-02

9,06

1250

1000

ТХА 0206-03

9,44

1600

ТХА 0206-04

9,87

2000

ТХА 0206-05

10,42

2500

ТХА 0206-06

11,04

3150

ТХА 0206-07

6,77

800

700

400

2

ТХА 0206-08

6,99

1000

ТХА 0206-09

9,93

1250

1000

800

ТХА 0206-10

10,32

1600

ТХА 0206-11

10,75

2000

ТХА 0206-12

11,30

2500

ТХА 0206-13

12,00

3150



Пример записи при заказе:

ТХА 0206-06

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

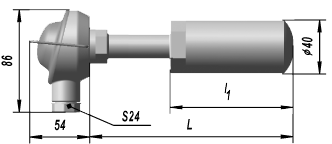

Рис.1

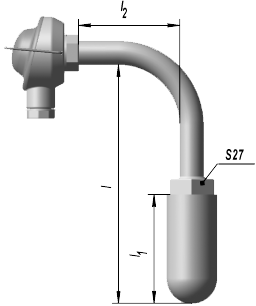

Рис.2

Остальное см.рис.1





СХЕМА СОЕДИНЕНИЙ



_____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
