ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ хромель-алюмелевые ТХА 0314, хромель-копелевые ТХК 0314



Версия для печати  .pdf



Назначение

Для измерения температуры корпусов, головок червячных прессов (для переработки пластических масс и резиновых смесей) и твёрдых тел.



Средняя наработка до отказа при номинальной температуре (200 оС) 35 000 часов



Технические характеристики по ТУ 4211-088-02566540-2010:



 Технические характеристики

ТХА 0314 ТХК 0314
Диапазон измеряемых температур, °C -40…+250
Номинальная статическая характеристика (НСХ) ХА(К) ХК(L)
Класс допуска 2
Показатель тепловой инерции, с 6
Степень защиты от пыли и воды IP51
Материал защитной арматуры Ст.12Х18Н10Т
Исполнение рабочего спая изолирован
Диапазон условных давлений, МПа 6,3
Устойчивость к вибрации группа исп.N2
Вид климатического исполнения У2, Т2


СХЕМА СОЕДИНЕНИЙ



Пример записи при заказе:

ТХА 0314-31

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

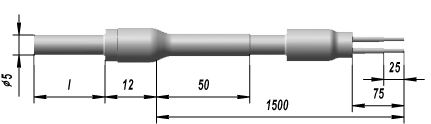

Рис.1

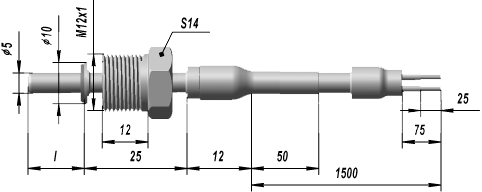

Рис.2



НСХ

Конструктивное исполнение

l, мм

Рис

Конструктивное исполнение

l, мм

Рис

ТХА

-00

50

1

-28

50

2

-01

60

-29

60

-02

80

-30

80

-03

100

-31

100

-04

120

-32

120

-05

160

-33

160

-06

200

-34

200

-07

250

-35

250

-08

320

-36

320

-09

400

-37

400

-10

500

-38

500

-11

630

-39

630

-12

800

-40

800

-13

1000

-41

1000

НСХ

Конструктивное исполнение

l, мм

Рис

Конструктивное исполнение

l, мм

Рис









ТХК

-14

50

1

-42

50

2

-15

60

-43

60

-16

80

-44

80

-17

100

-45

100

-18

120

-46

120

-19

160

-47

160

-20

200

-48

200

-21

250

-49

250

-22

320

-50

320

-23

400

-51

400

-24

500

-52

500

-25

630

-53

630

-26

800

-54

800

-27

1000

-55

1000

_____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
