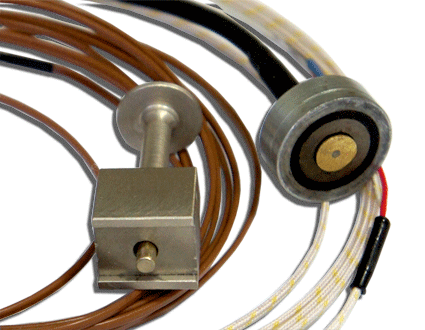

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ хромель-алюмелевые ТХА 0927



Версия для печати  .pdf



Назначение:

Для измерения температуры магнитных изделий и материалов.

Особенностью данных датчиков является магнитное крепление к объекту контроля без дополнительных механических креплений и прижимов.

Датчики предназначены для оперативного контроля и измерения температуры магнитных материалов (металлов и различных сплавов).

ТХА 0927-1 предназначены для измерения температуры плоских поверхностей.

ТХА 0927-2 предназначены для измерения температуры плоских и цилиндрических поверхностей диаметром от 25мм.

Способ крепления на объекте: постоянный магнит.

Технические характеристики

по ГОСТ 6616-94 и ОСТ 4ГО.070.015. МКСН.405221.010.



 Технические характеристики

ТХА 0927

Диапазон измеряемых температур, °C

-40…+250

Номинальная статическая характеристика (НСХ)

ХА(К)

Класс допуска

2

Показатель тепловой инерции, мин

5

Степень защиты от пыли и воды

IP00

Материал защитной арматуры

Сталь 20

Исполнение рабочего спая

не изолирован

Устойчивость к вибрации

группа исп.№2

Вид климатического исполнения

У2

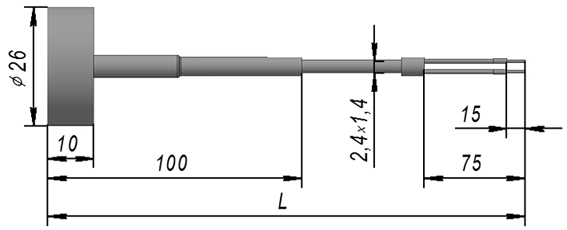

Рис.1

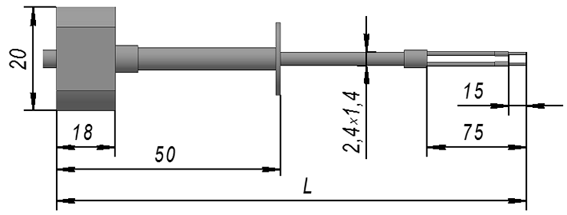

Рис.2





СХЕМА СОЕДИНЕНИЙ

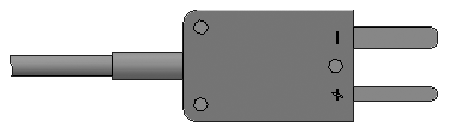

Вилка термопарная



Рис.3







Порядок записи при заказе:

ТХА 0927-

Х.

Х - Х

1

2

3    4

1 - Тип

2 - Номер рисунка

3 - Дополнительный номер:

     01 — без вилки термопарной

     02 — с вилкой термопарной (см. рис.3)

4 - Общая длина L, м (должна быть кратна 0,5 м)









Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 0927-1.02-2»
