ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 1303, ТХК 1303, ТЖК 1303

Версия для печати.pdf



Назначение


Для измерения температуры твердых тел, подшипников скольжения в различных областях машиностроения, например, при производстве пластмасс, в шинной промышленности.



Технические требования по ГОСТ 6616-94, ОСТ 4ГО.070.015 и МКСН.405221.011



При заказе уточняйте — с адаптером байонетным или без него.












Технические характеристики

ТХА 1303

ТХК 1303

ТЖК 1303

Диапазон измеряемых температур, °C

-40…+350 для рис. 1
-40…+250 для рис. 2, рис. 3

Номинальная статическая характеристика

ХА(К)

ХК(L)

ЖК(J)

Класс допуска

2

Исполнение рабочего спая

Изолирован

Степень защиты от пыли и воды

IP50

Материал защитной арматуры

Сталь 12Х18Н10Т

Вид климатического исполнения

У3, Т3

Устойчивость к вибрации

 группа исп. N3

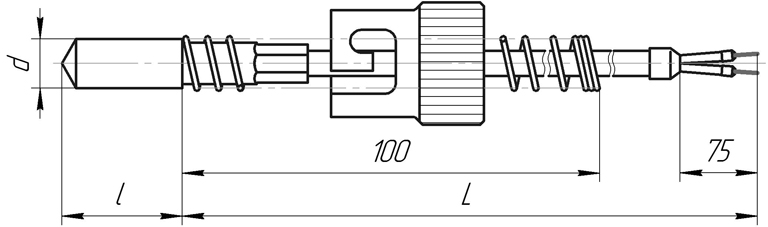

Рис. 1



Диапазон измеряемых температур, -40…+350°C
Время термической реакции, с: 8 для d=4 мм; 4,5 мм; 10 для d=5 мм

Тип

d, мм

Длина
монтаждной
части l, мм

Длина
кабеля
L, мм

Гайка
байонетная

ТХА

ТЖК

4; 4,5;

5

6; 8; 10; 11;

14; 16; 20; 25

от 0,5 до 20

ГБ12; ГБ15



Рис. 1

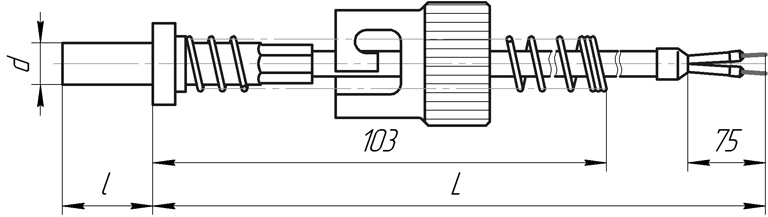

Рис. 2



Диапазон измеряемых температур, -40…+250°C
Время термической реакции, с: 10 для d=5 мм; 6 мм; 15 для d=8 мм

Тип

d, мм

Длина
монтаждной
части l, мм

Длина
кабеля
L, мм

Гайка
байонетная

ТХА

ТХК

ТЖК

5; 6

10; 12; 16; 20; 25;
32; 40; 50; 60

от 0,5 до 20

ГБ12; ГБ15

8 ГБ15

Рис. 2

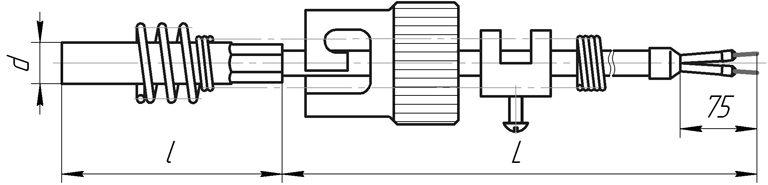

Рис. 3



Диапазон измеряемых температур, -40…+250°C
Время термической реакции, с: 10 для d=5 мм; 6 мм

Тип

d, мм

Длина
монтаждной
части l, мм

Длина
кабеля
L, мм

Гайка
байонетная

ТХА

ТХК

ТЖК

5; 6

20; 30; 40; 50;
60; 70

от 0,5 до 20

ГБ12; ГБ15



Рис. 3

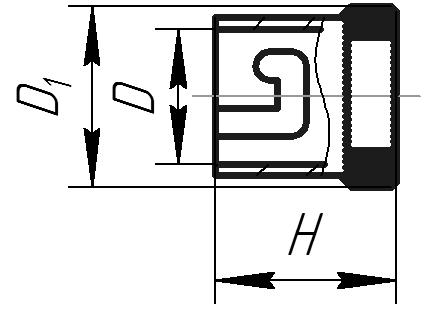

Гайка байонетная



Наименование

D, мм

D1, мм

H, мм

ГБ12 12,2 16 20

ГБ15

15,2

20

20



Адаптер байонетный



Конструк-тивное исполнение L, мм H, мм D, мм Ответная гайка
- 00 30 М12х1,5 12 ГБ12
- 01 40
- 02 60
- 03 50 М14х1,5 15 ГБ15
- 04 60
- 05* 60

* Для рисунка 2, с диаметром монтажной части 8 мм



Порядок записи при заказе:


ТХХ 1303-Х-Х-Х-Х-Х
       |       |  |  |  | ⌊   Гайка байонетная (ГБ12 или ГБ15)
       |       |  |  | ⌊      Длина кабеля L, м
       |       |  | ⌊         Длина монтажной части l, мм
       |       | ⌊            Диаметр монтажной части d, мм
       |      ⌊               Номер рисунка конструкции (1, 2, 3)
      ⌊                       Тип

Пример записи при заказе:


«ТХА 1303-2-6-25-1,5-ГБ12»
При заказе уточняйте — с адаптером байонетным или без него.
