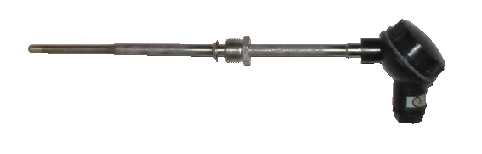

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 9312, ТХК 9312

хромель-алюмелевые, хромель-копелевые

Версия для печати .pdf



Назначение:

Для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру (рис.1,2,3); твердых тел (металла) (рис.4, 5);

газа МЭА раствора установок получения серы, доочистки газа от H2S (рис.2).



Передвижной штуцер для рис.1 заказывается отдельно (раздел IV).



Термопреобразователи ТХА(ХК) 9312 могут быть выполнены с антикоррозийным покрытием - фторопласт для измерения температуры в кислых и щелочных средах при температуре до +200°С.



диапазон измеряемых температур при арматуре из стали по ГОСТ 5632,°C:

12Х18H10T - от -40 до + 600

08Х20Н14С2 - от -40 до + 900

10Х17Н13М2Т (рис. 2) и при длине монтажной части 10, 20, 40 мм (рис.4) - от -40 до +400  средняя наработка до отказа при номинальных температурах - 50000 ч







Технические характеристики

по ТУ 4211-088-02566540-2010:

сводная таблица



 Технические характеристики

ТХА 9312

ТХК 9312

Диапазон измеряемых температур, °C

­40…+900

­40…+600

Номинальная статическая характеристика

ХА(К)

ХК(L)

Класс допуска

1; 2

Показатель тепловой инерции, с

8, 20, 40

8, 20, 40, 50

Степень защиты от пыли и воды

IP55

Материал защитной арматуры

Ст.08Х20Н14С2

Ст.12Х18Н10Т

Ст.12Х18Н10Т

Ст.08Х20Н10Т

Исполнение рабочего спая

+ , -

Диапазон условных давлений, МПа

0,4; 6,3

Устойчивость к вибрации

группа исп. N3, L3

в зависимости от исполнения

Вид климатического исполнения

У2, Т2,

СХЕМЫ СОЕДИНЕНИЙ







Пример записи при заказе:



ТХА 9312 .046-07

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

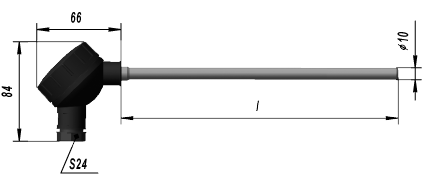

Рис.1

Ру=0,4 МПа

Исполнение рабочего спая - изолирован

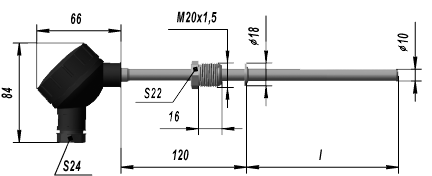

Рис.2

Штуцер подвижный

Исполнение рабочего спая - изолирован





ТХА 9312, рис.1

Исполнение рабочего спая - ИЗОЛИРОВАН;

Показатель тепловой инерции, с - не более 40;



Конструктивное исполнение l, мм Материал защитной арматуры
