ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХК 9414

Версия для печати  .pdf





Назначение:

Для измерения температуры головки прядильной машины и нагревательного утюга машины горячей вытяжки.

Средняя наработка до отказа при номинальных температурах - 50000ч

Номинальное значение температуры применения, °С - 200



Технические характеристики

по ТУ 4211-088-02566540-2010 (см. сводная таблица)



 Технические характеристики

ТХК 9414

Диапазон измеряемых температур, °C

0…+300

Номинальная статическая характеристика

ХК(L)

Класс допуска

2

Показатель тепловой инерции, с

8

Степень защиты от пыли и воды

IP52

Материал защитной арматуры

медь М3,

Исполнение рабочего спая

не изолирован

Устойчивость к вибрации

группа исп. L3

Вид климатического исполнения

У2, Т2



Пример записи при заказе:


ТХК 9414-01

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

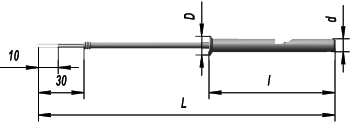

Тип и конструктивное исполнение

Масса, кг, не более

Рис

L, мм

l, мм

d, мм

D, мм

ТХК 9414-00

0,02

1

500

30

3,0

5,5

ТХК 9414-01

0,03

1000

ТХК 9414-02

0,04

2000

ТХК 9414-03

0,02

500

20

5,0

7,5

ТХК 9414-04

0,03

1000

ТХК 9414-05

0,04

2000











____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
