ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ВЗРЫВОЗАЩИЩЕННЫЕ ТХА 9416

Версия для печати  .pdf

Назначение:

для измерения температуры азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода и сернистого ангидрида (рис.1 и 2); при защитной арматуре из стали 10X17H13M2T преобразователи могут использоваться в агрессивной рабочей среде, содержащей до 25% сероводорода и углекислого газа и расчитаны на работу в среде, содержащей до 10 мг/ м3 сероводорода (кратковременно до 100 мг/ м3 в течение 230 часов в год).

     Преобразователи выполнены во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT4 Х) и могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.

     ТХК 9416 могут эксплуатироваться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.



Технические характеристики по ТУ 50-95 ДДШ 2.821.032ТУ:

средняя наработка до отказа при номинальных температурах - 50000 ч

Сводная таблица



            Схема 1                              Схема 2

 Технические характеристики

ТХА 9416

Диапазон измеряемых температур, °C

0…+800

Номинальная статическая характеристика

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

20

Степень защиты от пыли и воды

IP54

Материал защитной арматуры

Ст.12Х18Н10Т

Ст.10Х17Н13М2Т

Исполнение рабочего спая

изолирован

Диапазон условных давлений, МПа

1.0; 2.5; 16

Устойчивость к вибрации

группа исп. N4

Вид климатического исполнения

УХЛ1, У3, Т3, М1

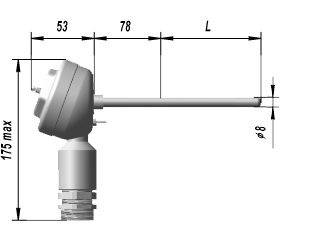

Рис.1

Штуцер неподвижный

Рис.2



Рис.3

Штуцер подвижный










Конструктивное исполнение Рис. L, мм Схема Ру, МПа Материал защитной арматуры
1 2
-00 1 200 х   16 Сталь 12Х18Н10Т
-02 200   х
-04 250 х
-06 250   х
-08 320 х
-10 320   х
-12 400 х
-14 400   х
-16 500 х
-18 500   х
-20 1250 х
-22 1250   х
-24 2000 х
-26 2000   х
-28 2 200 х   1,0
-30 200   х
-32 250 х
-34 250   х
-36 320 х
-38 320   х
-40 400 х
-42 400   х
-44 500 х
-46 500   х
-48 1250 х
-50 1250   х
-52 2000 х
-54 2000   х
-85 3 200 х   16
-87 200   х
-89 250 х
-91 250   х
-93 320 х
-95 320   х
-97 400 х
-99 400   х
-101 500 х
-103 500   х
-105 1250 х
-107 1250   х
-109 2000 х
-111 2000   х
Конструктивное исполнение Рис. L, мм Схема Ру, МПа Материал защитной арматуры
-02.01 1 200 2 16 Сталь 10Х17Н13М2Т
-06.01 250
-10.01 320
-14.01 400
-18.01 500
-22.01 1250
-26.01 2000
-30.01 2 200 1,0
-34.01 250
-38.01 320
-42.01 400
-46.01 500
-50.01 1250
-54.01 2000
-87.01 3 200 16
-91.01 250
-95.01 320
-99.01 400
-103.01 500
-107.01 1250
-111.01 2000















Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9416-02»

«Преобразователь термоэлектрический ТХА 9416-02.01»

При заказе уточняйте - с комплектом монтажных частей или без него (раздел IV)

























_____________________________________________________________________________________________________________________



Преобразователи сертифицированы и зарегистрированы в Государственном реестре средств измерений под № 15197-96. Сертификат об утверждении типа средств измерений RU.C.32.051.A № 2124. Приложение
