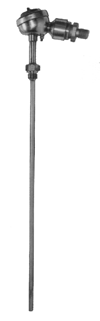

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ВЗРЫВОЗАЩИЩЕННЫЕ ТХК 9416

Версия для печати  .pdf



Назначение:

Для измерения температуры азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода и сернистого ангидрида в допустимых пределах; турбинных масел в системе смазки подшипников в производстве аммиака (рис.3); в емкостях и трубопроводах, содержащих среды, в которых устойчив материал защитной арматуры, при скорости жидкости до 3 м/с и газа до 40 м/с (рис.4); при защитной арматуре из стали 10X17H13M2T преобразователи могут использоваться в агрессивной рабочей среде, содержащей до 25% сероводорода и углекислого газа и рассчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение 230 часов в год).

     Преобразователи выполнены во взрывозащищенном исполнении (маркировка взрывозащиты 1ExdIICT4 Х) и могут применяться в соответствии с гл. 7.3 ПУЭ и ГОСТ Р 51330.13-99 во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99.

     ТХК 9416 могут эксплуатироваться во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88.



Технические характеристики по ТУ 50-95 ДДШ 2.821.032 ТУ:

взрывозащита по ГОСТ 12.2.020-76 - 1ЕхdIIСТ4 Х

средняя наработка до отказа при номинальных температурах - рис.1, 2, 5 - 25000 ч, рис.3, 4 - 50000 ч

сводная таблица



 Технические характеристики

ТХК 9416

Диапазон измеряемых температур, °C

0…+600

Номинальная статическая характеристика

ХК(L)

Класс допуска

2

Показатель тепловой инерции, с

8, 20, 25

Степень защиты от пыли и воды

IP54

Материал защитной арматуры

Ст.12Х18Н10Т

Ст.12Х17Н13М2Т

Исполнение рабочего спая

изолирован

Диапазон условных давлений, МПа

0,4; 16; 20

Устойчивость к вибрации

группа исп. N4

Вид климатического исполнения

УХЛ1, У3, Т3, М1

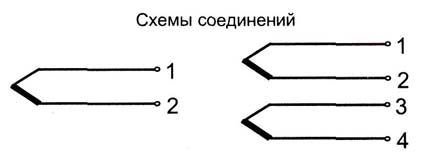

            Схема 1                        Схема 2

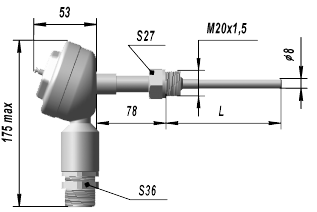

Рис.1

Штуцер неподвижный

Рис.2

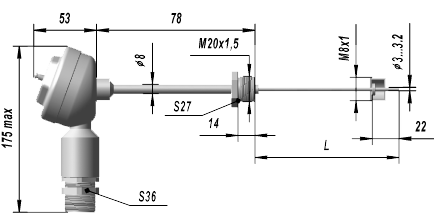

Рис.3

Штуцер подвижный

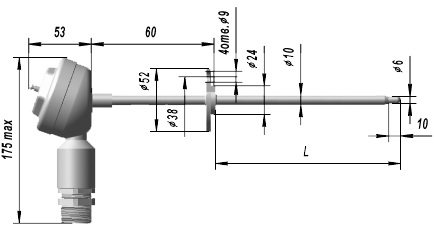

Рис.4

Конструктивное исполнение L, мм Масса, кг Схема Рис. Ру, МПа Диапазон измеряемых температур,°C Материал защитной арматуры
-01 200 0,66 1 1 16 0…+600 Сталь 12Х18Н10Т
-03 200 2
-05 250 1
-07 250 2
-09 320 1
-11 320 2
-13 400 0,72 1
-15 400 2
-17 500 1
-19 500 2
-21 1250 0,97 1
-23 1250 2
-25 2000 1,22 1
-27 2000 2
-29 200 0,56 1 2 1,0
-31 200 2
-33 250 1
-35 250 2
-37 320 1
-39 320 2
-41 400 0,62 1
-43 400 2
-45 500 1
-47 500 2
-49 1250 0,87 1
-51 1250 2
-53 2000 1,12 1
-55 2000 2
-56 160 0,54 1 3 0,4 0…+300
-57 200
-58 250
-59 320
-60 400 0,60
-61 500
-62 630 0,66
-63 800
-64 1000 0,74
-65 1250
-66 1600

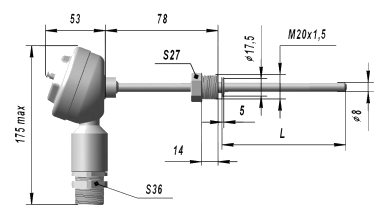

Рис.5

Штуцер подвижный



Пример записи при заказе:
«Преобразователь термоэлектрический ТХК 9416-03»

«Преобразователь термоэлектрический ТХК 9416-03.01»



При заказе уточняйте - с комплектом монтажных частей или без него см. (раздел IV)

Конструктивное исполнение L, мм Масса, кг Схема Рис. Ру, МПа Диапазон измеряемых температур, °C Материал защитной арматуры
-67 50 0,51 1 4 20 0…+300 Сталь 12Х18Н10Т
-68 60
-69 80
-70 100 0,57
-71 120
-72 160
-73 200 0,67
-74 250
-75 320
-76 50 0,51 Сталь 10Х23Н18
-77 60
-78 80
-79 100 0,57
-80 120
-81 160
-82 200 0,67
-83 250
-84 320
-03.01 200 0,66 2 1 16 0…+600
-07.01 250
-11.01 320
-15.01 400 0,72
-19.01 500
-23.01 1250 0,97
-27.01 2000 1,22
-31.01 200 0,56 2 2 1,0 0…+600 Сталь 10Х23Н18
-35.01 250
-39.01 320
-43.01 400 0,62
-47.01 500
-51.01 1250 0,87
-55.01 2000 1,12
-86 200 0,66 1 5 16 0…+600 Сталь 12Х18Н10Т
-88 200 2
-90 250 1
-92 250 2
-94 320 1
-96 320 2
-98 400 0,72 1
-100 400 2
-102 500 1
-104 500 2
-106 1250 0,97 1
-108 1250 2
-110 2000 1,22 1
-112 2000 2
-88.01 200 0,66 2 Сталь 10Х23Н18
-92.01 250
-96.01 320
-100.01 400 0,72
-104.01 500
-108.01 1250 0,97
-112.01 2000 1,22





_____________________________________________________________________________________________________________________



Преобразователи сертифицированы и зарегистрированы в Государственном реестре средств измерений под № 15197-96. Сертификат об утверждении типа средств измерений RU.C.32.051.A № 2124. Приложение
