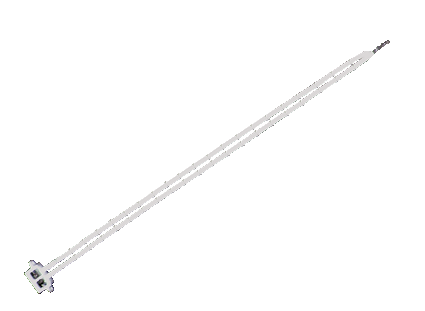

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ БЕСКОРПУСНЫЕ ТХА 9419, ТХК 9419

Версия для печати  .pdf



Назначение:

Для измерения температуры газообразных, химически неагрессивных сред с влажностью не более 80%.

Производим поставку данных термопар

с изоляцией кремнеземной нитью (Рис. 2) вместо керамических бус КВПТ для температур +600°С. С такой изоляцией термопары дешевле.

Надежность подтверждена эксплуатацией на ряде ТЭЦ и ГРЭС.

В заявке необходимо указывать тип изоляции.



Технические характеристики

по ТУ 4211-088-02566540-2010 см. сводная таблица



 Технические характеристики

ТХА 9419

ТХК 9419

Диапазон измеряемых температур, °C

­40…+1000

­40…+600

Номинальная статическая характеристика (НСХ)

ХА(К)

ХК(L)

Класс допуска

1, 2

Показатель тепловой инерции, с

20, 140

Степень защиты от пыли и воды

IP00

Материал изоляции

 рис.1- бескорпусные,

рис.3 -корунд КВПТ,

рис.2 - изолирован

Исполнение рабочего спая

рис.1, рис.2 - не изолирован

рис.3 - изолирован

Материал электродов

см.таблицы исполнений

Вид климатического исполнения

УХЛ2, УХЛЗ

Средняя наработка до отказа, ч

50000



Рисунок Исполнение рабочего спая Материал изоляции термоэлектродов
1 Не изолирован Керамика
2 изолирован 2 Кремнеземистая нить
3 изолирован 3 Изолирован Керамика

Пример записи при заказе с кремнеземной нитью:

«Преобразователь термоэлектрический

ТХА 9419-22.01   УХЛ2   ТУ 4211-088-02566540-2010»



1                    2                                3

1 - Тип и конструктивное исполнение с изоляцией кремнеземной нитью

      22 - конструктивное исполнение, см.табл.

      01 - изоляция кремнеземной нитью.



2

- Вид климатического исполнения

3

- Обозначение ТУ



Пример записи при заказе:

«Преобразователь термоэлектрический

ТХА 9419-22   У2   ТУ 4211-088-02566540-2010»

              1          2                              3

1 - Тип и конструктивное исполнение с изоляцией кремнеземной нитью

2

- Вид климатического исполнения

3

- Обозначение ТУ

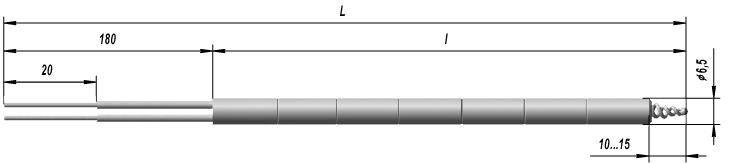

Рис.1

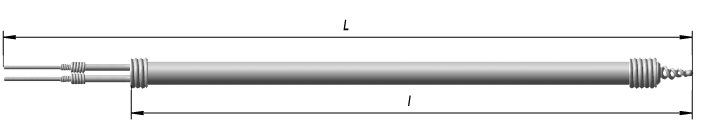

 Рис.2 Остальное см.рис.1

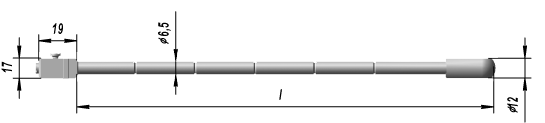

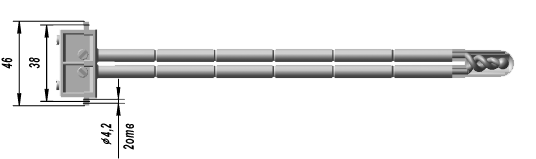

Рис.3



ТХА 9419, рис.1 или рис.2:

Исполнение рабочего спая - не изолирован;

Материал электродов -

Класс допуска - 1: Проволока ДКРХМ 1,2 НХ 9,5-НМц АК 2-2-1. 1;

Класс допуска - 2: Проволока ДКРХМ 1,2 НХ 9,5-НМц АК 2-2-1. 2;



Диапазон измеряемых температур -40…+1000°С;

с изоляцией кремнеземной нитью -40…+600°С.

Показатель тепловой инерции: 20 с



Тип и конструктивное исполнение

Изоляция кремнеземной нитью

l, мм

L, мм

Масса, кг

класс допуска

- 1

класс допуска

- 2

-00

-22











01

1000

1180

0,167

-01

-23

1250

1430

0,202

-02

-24

1600

1780

0,263

-03

-25

2000

2180

0,327

-04

-26

2500

2680

0,407

-05

-27

3150

3330

0,511

-06

-28

3550

3730

0,574

-07

-29

4000

4180

0,646

-08

-30

4500

4680

0,726

-09

-31

5000

5180

0,806

-10

-32

5600

5780

0,902

-11

-33

6300

6480

1,014

-12

-34

7100

7280

1,141

-13

-35

8000

8180

1,285

-14

-36

9000

9180

1,445

-15

-37

10000

10180

1,604

-16

-38

11200

11380

1,796

-17

-39

12500

12680

2,002

-18

-40

14000

14180

2,243

-19

-41

16000

16180

2,562

-20

-42

18000

18180

2,882

-21

-43

20000

20180

3,201



ТХК 9419, рис.1 или рис.2:

Исполнение рабочего спая - не изолирован;

Материал электродов -

Проволока ДКРХМ 1,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790;

Диапазон измеряемых температур -40…+600°С.

Показатель тепловой инерции: 20 с



Тип и конструктивное исполнение

Изоляция кремнеземной нитью

l, мм

L, мм

Масса, кг

-44











01

1000

1180

0,168

-45

1250

1430

0,203

-46

1600

1780

0,263

-47

2000

2180

0,327

-48

2500

2680

0,407

-49

3150

3330

0,511

-50

3550

3730

0,575

-51

4000

4180

0,647

-52

4500

4680

0,727

-53

5000

5180

0,807

-54

5600

5780

0,903

-55

6300

6480

1,015

-56

7100

7280

1,143

-57

8000

8180

1,287

-58

9000

9180

1,447

-59

10000

10180

1,607

-60

11200

11380

1,799

-61

12500

12680

2,005

-62

14000

14180

2,247

-63

16000

16180

2,567

-64

18000

18180

2,8867

-65

20000

20180

3,206

ТХА 9419, рис.3:

Исполнение рабочего спая - изолирован;

Материал электродов -

Класс допуска - 1: Проволока ДКРХМ 3,2 НХ 9,5-НМц АК 2-2-1. 1;

Класс допуска - 2: Проволока ДКРХМ 3,2 НХ 9,5-НМц АК 2-2-1. 2;

Диапазон измеряемых температур -40…+1000°С.

Показатель тепловой инерции: 140 с



Тип и конструктивное исполнение

Изоляция кремнеземной нитью

l, мм

Масса, кг

Класс допуска - 1 Класс допуска - 2

-66

-77





-

320

0,095

-67

-78

400

0,117

-68

-79

500

0,142

-69

-80

630

0,178

-70

-81

800

0,220

-71

-82

1000

0,273

-72

-83

1250

0,337

-73

-84

1600

0,429

-74

-85

2000

0,531

-75

-86

2500

0,662

-76

-87

3150

0,832

























ТХК 9419, рис.3:

Исполнение рабочего спая - изолирован;

Материал электродов -

Проволока ДКРХМ 3,2 НХ 9,5-МНМц 43-0,5.2 ГОСТ1790;

Диапазон измеряемых температур -40…+600°С.

Показатель тепловой инерции: 140 с



Тип и конструктивное исполнение

Изоляция кремнеземной нитью

l, мм

Масса, кг

Класс допуска - 2

-88





-

320

0,096

-89

400

0,118

-90

500

0,143

-91

630

0,179

-92

800

0,221

-93

1000

0,275

-94

1250

0,339

-95

1600

0,432

-96

2000

0,535

-97

2500

0,667

-98

3150

0,838







____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
