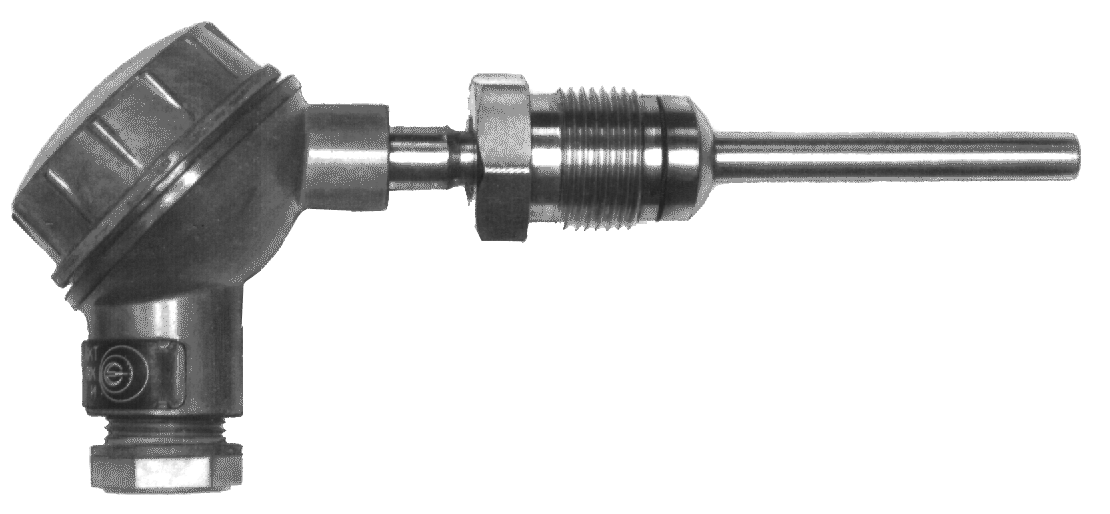

| Назначение:
Для измерения температуры выхлопных газов. Средняя наработка до отказа, ч, не менее 50 000
Технические характеристики по ТУ 4211-088-02566540-2010 см. сводная таблица
| Технические характеристики | ТХА 9420 | ТХК 9420 |
| Диапазон измеряемых температур, °C
| -40…+800
| -40…+600
|
| Номинальная статическая характеристика
| ХА(К)
| ХК(L)
|
| Класс допуска
| 2
|
| Показатель тепловой инерции, с
| 5, 50
|
| Степень защиты от пыли и воды
| IP5
|
| Материал защитной арматуры
| см.табл.исполнений
|
| Исполнение рабочего спая
| + , -
|
| Диапазон условных давлений, МПа
| 0,25; 2,5; 10; 32
|
| Материал электродов
| проволока ДКРХМ 1,2 НХ 9,5
НМц АК 2-2-1 2(ХА)
|
| Устойчивость к вибрации
| группа исп. V3
|
| Вид климатического исполнения
| У2, Т2
|
|
Пример записи при заказе:
| ТХА 9420-17.01
| У2
| ТУ 4211-088-02566540-2010
|
| 1
| 2
| 3
|
| 1) Тип и конструктивное исполнение
|
| 2) Вид климатического исполнения
|
| 3) Обозначение ТУ
|
|

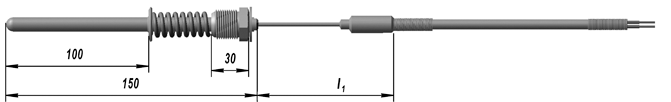

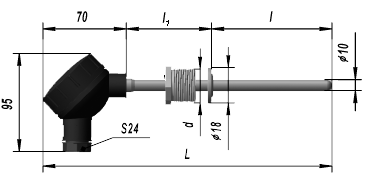

 Рис.1 Ру=2,5 МПа Штуцер подвижный

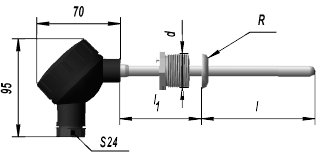

|  Рис.2 Ру=10 МПа
Штуцер подвижный
|
|  Рис.3 Ру=0,25 МПа
Штуцер подвижный
|  Рис.4 Ру=32 МПа
Штуцер подвижный |

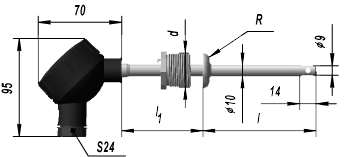

|  Рис.5 Ру=2,5 МПа
Штуцер подвижный

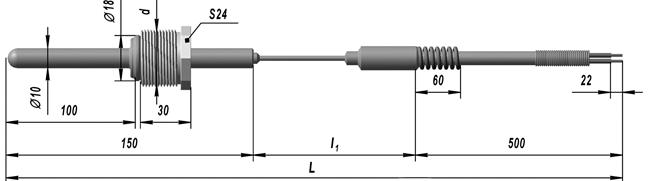

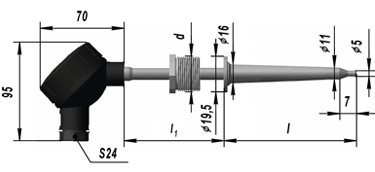

Рис.6 Остальное см.рис.7 |
| |
Хромель-алюмелевые ТХА 9420
| Конструктивное исполнение
| Рис.
| Размеры, мм
| Изоляция рабочего спая
| Показатель тепловой инерции, с
| Материал защитной арматуры
| Диапазон измеряемых температур, °С
|
| l
| L
| d
| R
| l1
|
| -00
|
1
| 80
| 200
| М27х2; S30
| _
| 50
| ИЗОЛИРОВАН
| не более 50
| Сталь 12Х18Н10Т
| -40…600
|
| -01
| 100
| 220
|
| -02
| 120
| 240
|
| -03
| 160
| 280
|
| -04
| 200
| 320
|
| -05
| 250
| 370
|
| -06
| 320
| 440
|
| -07
| 400
| 520
|
| -16
|
2
| 80
| 200
| 12
| Сталь 10Х17Н13М2Т
| -40…800
|
| -17
| 100
| 220
|
| -18
| 120
| 240
|
| -19
| 160
| 280
|
| -20
| 200
| 320
|
| -21
| 250
| 370
|
| -22
| 320
| 440
|
| -23
| 400
| 520
|
| -16.01
| 80
| 200
| М22х1,5; S24
| 9,5
|
| -17.01
| 100
| 220
| 12Х18Н10Т
|
| -18.01
| 120
| 240
| Сталь 12Х17Н13М2Т
|
| -19.01
| 160
| 280
|
| -64
|
3
| 80
| 270
| М27х2; S30
| 12
| 120
| ИЗОЛИРОВАН
| не более 50
| -40…700
|
| -65
| 100
| 290
|
| -66
| 120
| 310
|
| -67
| 160
| 250
|
| -68
| 200
| 390
|
| -69
| 250
| 440
|
| -70
| 320
| 510
|
| -71
| 400
| 590
|
| -72
| 80
| 270
| 200
|
| -73
| 100
| 290
|
| -74
| 120
| 310
|
| -75
| 160
| 250
|
| -76
| 200
| 390
|
| -77
| 250
| 440
|
| -78
| 320
| 510
|
| -79
| 400
| 590
|
| -80
| 4
| 50
| 180
| 60
| НЕ ИЗОЛИРОВАН
| не более 2
| Сталь 12Х18Н10Т
| -40…600
|
| -81
| 60
| 190
|
| -82
| 80
| 210
|
| -83
| 100
| 230
|
| -84
| 120
| 250
|
| -85
| 160
| 290
|
| -86
| 200
| 330
|
| -87
| 250
| 380
|
| -88
| 320
| 450
|
| -102
| 5
| 100
| 1150
| М22х1,5
| -
| 500
| ИЗОЛИРОВАН
| не более 50
| -40…800
|
| -103
| G1/2-B
|
| -104
| 6
| M22[1.5
|
| -105
| G1/2-B
|
Хромель-алюмелевые ТХК 9420
| Конструктивное исполнение
| Рис.
| Размеры, мм
| Изоляция рабочего спая
| Показатель тепловой инерции, с
| Материал защитной арматуры
| Диапазон измеряемых температур, °С
|
| l
| L
| d
| R
| l1
|
| -08
|
1
| 80
| 200
| М27х2; S30
| _
| 50
| ИЗОЛИРОВАН
| не более 50
| Сталь 12Х18Н10Т
| -40…600
|
| -09
| 100
| 220
|
| -10
| 120
| 240
|
| -11
| 160
| 280
|
| -12
| 200
| 320
|
| -13
| 250
| 370
|
| -14
| 320
| 440
|
| -15
| 400
| 520
|
| -08.01
| 80
| 200
| М22х1,5; S24
|
| -09.01
| 100
| 220
|
| -10.01
| 120
| 240
|
| -11.01
| 160
| 280
|
| -12.01
| 200
| 320
|
| -13.01
| 250
| 370
|
| -14.01
| 320
| 440
|
| -15.01
| 400
| 520
|
| -24
|
2
| 80
| 200
| М27х2; S30
| 12
| 50
| ИЗОЛИРОВАН
| не более 50
|
| -25
| 100
| 220
|
| -26
| 120
| 240
|
| -27
| 160
| 280
|
| -28
| 200
| 320
|
| -29
| 250
| 370
|
| -30
| 320
| 440
|
| -31
| 400
| 520
|
| -24.01
| 80
| 200
| М22х1.5; S24
| 9,5
|
| -25.01
| 100
| 220
|
| -26.01
| 120
| 240
|
| 27.01
| 160
| 280
|
| -89
| 4
| 50
| 180
| М27х2; S30
| 12
| 60
| НЕ ИЗОЛИРОВАН
| не более 2
| -40…500
|
| -90
| 60
| 190
|
| -91
| 80
| 210
|
| -92
| 100
| 230
|
| -93
| 120
| 250
|
| -94
| 160
| 290
|
| -95
| 200
| 330
|
| -96
| 250
| 380
|
| -97
| 320
| 450
|
| -98
| 5
| 100
| 1150
| М22х1,5
| -
| 500
| ИЗОЛИРОВАН
| не более 50
| -40…600
|
| -99
| G1/2-B
|
| -100
| 6
| M22[1.5
|
| -101
| G1/2-B
|
____________________________________________________________________________________________________________________
|
