Назначение:
Термовставка преобразователи термоэлектрического для измерения температуры твердых, сыпучих, жидких и газообразных окислительных и инертных сред, а также в качестве термовставок, помещенных в защитную арматуру преобразователей, в частности для ТХА 9425, исполнения 16-20.
Технические характеристики по ДДШ 5.182.168 ТУ см. сводная таблица
Технические характеристики | Термовставка ТВПТ 9424 |
Диапазон измеряемых температур, °C
| -40…+600
|
Номинальная статическая характеристика (НСХ)
| ХА(К)
|
Класс допуска
| 2
|
Показатель тепловой инерции, с
| 5
|
Степень защиты от пыли и воды
| IP00
|
Материал защитной арматуры
| Ст.12Х18Н10Т
|
Исполнение рабочего спая
| изолирован
|
Диапазон условных давлений, МПа
| 0,63
|
Вид климатическое исполнение
| проволока ДКРХМ 1,2
НХ9,5-НМц АК 2-2-1 2
|

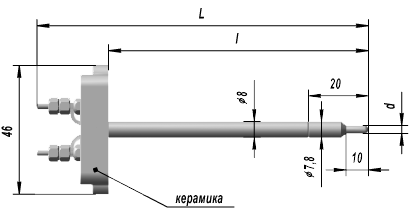

Конструктивное исполнение
| L, мм
| l, мм
| d, мм
| Конструктивное исполнение
| L, мм
| l, мм
| d, мм
|
-00
| 367
| 340
| 3,0
| -21
| 367
| 340
| 3,2
|
-01
| 387
| 360
| -22
| 387
| 360
|
-02
| 407
| 380
| -23
| 407
| 380
|
-03
| 417
| 390
| -24
| 417
| 390
|
-04
| 447
| 420
| -25
| 447
| 420
|
-05
| 457
| 430
| -26
| 457
| 430
|
-06
| 484
| 457
| -27
| 484
| 457
|
-07
| 487
| 460
| -28
| 487
| 460
|
-08
| 497
| 470
| -29
| 497
| 470
|
-09
| 502
| 475
| -30
| 502
| 475
|
-10
| 597
| 570
| -31
| 597
| 570
|
-11
| 677
| 650
| -32
| 677
| 650
|
-12
| 697
| 670
| -33
| 697
| 670
|
-13
| 757
| 730
| -34
| 757
| 730
|
-14
| 827
| 800
| -35
| 827
| 800
|
-15
| 837
| 810
| -36
| 837
| 810
|
-16
| 857
| 830
| -37
| 857
| 830
|
-17
| 937
| 910
| -38
| 937
| 910
|
-18
| 997
| 970
| -39
| 997
| 970
|
-19
| 1067
| 1040
| -40
| 1067
| 1040
|
-20
| 1167
| 1140
| -41
| 1167
| 1140
|
| Пример записи при заказе: «Термовставка ТВПТ 9424» * По заказу потребителя изготавливаются другие длины
|
