| Назначение: для измерения температуры в газотурбинных и паротурбинных установках на объектах теплоэнергетики продуктов сгорания жидкого или газообразного топлива до 900°C в потоке скоростью до 170 м/с с давлением до 3 МПа ; перегретого до 585°C пара в потоке скоростью до 60 м/с с давлением до 25,5 МПа. Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки. Съемный вставной термочувствительный элемент (термовставка ТВПТ 9424 подходит для конструктивных исполнений 16-20 ТХА 9425) позволяет оперативно производить как замену самой вставки, так и замену защитной арматуры термопреобразователя. Показатель тепловой инерции - 3 c (рис.1,2,3), 15 c (рис.4). Штуцер неподвижный. Средняя наработка до отказа при номинальных температурах 50000ч.
|
| Технические характеристики по ТУ 4211-088-02566540-2010: показатель тепловой инерции - 3 c (рис.1,2,3), 15 c (рис.4) штуцер неподвижный средняя наработка до отказа при номинальных температурах - 50000 ч см. сводная таблица
| Технические характеристики | ТХА 9425 |
| Диапазон измеряемых температур, °C
| -40…+900
|
| Номинальная статическая характеристика (НСХ)
| ХА(К)
|
| Класс допуска
| 2
|
| Показатель тепловой инерции, с
| 3; 15
|
| Степень защиты от пыли и воды
| IP04
|
| Материал защитной арматуры
| Сплав 12Х1МФ
|
| Исполнение рабочего спая
| +; -
|
| Диапазон условных обозначений, МПа
| 0,4; 16; 32; 80
|
| Устойчивость к вибрации
| группа исп. V5
|
| Вид климатического исполнения
| УХЛ 3
|

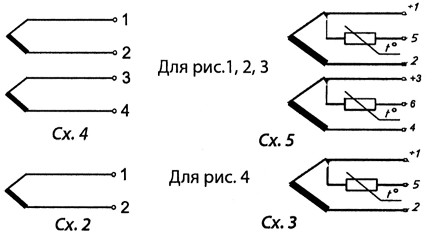

| СХЕМА СОЕДИНЕНИЙ  Пример записи при заказе:
«Преобразователь термоэлектрический
ТХА 9425-01 У2 ТУ 4211-088-02566540-2010»
1 2 3
1 - Тип и конструктивное исполнение
2 - Вид климатического исполнения
3 - Обозначение ТУ
|
| Конструктивное исполнение
| Рис.
| Схема
| L, мм
| l, мм
| d, мм
| d1, мм
| Масса, кг
| Скорость потока, м/с
| Диапазон измеряемых температур,°С
| Условное давление, Мпа
| Конструктивное исполнение термовставки
|
| Материал защитной арматуры
|
| ХН45Ю
| 15Х25Т
| без ЭЧМ
|
| -00
| -00.01
| 1
| Сх.4
| 250
| 160
| 20
| 5,3
| 1,15
| 90
| -40…+900
| 16
| - |
| -01
| -01.01
| 320
| 1,30
| 70
|
| -02
| -02.01
| 400
| 1,50
| 60
|
| -03
| -03.01
| 500
| 1,70
| 45
|
| -04
| -04.01
| 630
| 1,80
| 35
|
| -05
| -05.01
| 800
| 2,20
| 25
|
| -06
| -06.01
| 320
| 320
| 1,50
| 70
|
| -07
| -07.01
| 500
| 1,90
| 45
|
| -08
| -08.01
| 2
| 800
| -
| 2,05
| 15
| 0,4
|
| -09
| -09.01
| 3
| 320
| 160
| 22
| 1,70
| 170
| 32
|
| -10
| -10.01
| 500
| 1,90
|
| -11
| -11.01
| 630
| 2,10
|
| -12
| -12.01
| 320
| 400
| 2,00
|
| -13
| -13.01
| 500
| 2,20
|
| -14
| -14.01
| 630
| 2,35
|
| -15
| -15.01
| 500
| 630
| 2,50
|
| Сплав 12Х1МФ
| без ЭЧМ
| ТВПТ 9424
|
| -16
| 4
| Сх.2
| 80
| 250
| -
| 7
| 1,60
| 60
| -40…+585
| 80
| -00
|
| -17
| 100
| 1,70
| -01
|
| -18
| 120
| 1,80
| -02
|
| -19
| 160
| 2,10
| -04
|
| -20
| 200
| 2,40
| -07
|
| ХН45Ю
| 15Х25Т
| с двумя ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
|
| -21
| -21.01
| 1
| Сх.5
| 250
| 160
| 20
| 5,3
| 1,15
| 90
| -40…+900
| 16
| - |
| -22
| -22.01
| 320
| 1,30
| 70
|
| -23
| -23.01
| 400
| 1,50
| 60
|
| -24
| -24.01
| 500
| 1,70
| 45
|
| -25
| -25.01
| 630
| 1,80
| 35
|
| -26
| -26.01
| 800
| 2,20
| 25
|
| -27
| -27.01
| 320
| 320
| 1,50
| 70
|
| -28
| -28.01
| 500
| 1,90
| 45
|
| -29
| -29.01
| 2
| 800
| -
| 2,05
| 15
| 0,4
|
| -30
| -30.01
| 3
| 320
| 160
| 22
| 1,70
| 170
| 32
|
| -31
| -31.01
| 500
| 1,90
|
| -32
| -32.01
| 630
| 2,10
|
| -33
| -33.01
| 320
| 400
| 2,00
|
| -34
| -34.01
| 500
| 2,20
|
| -35
| -35.01
| 630
| 2,35
|
| -36
| -36.01
| 500
| 630
| 2,50
|
| Сплав 12Х1МФ
| с одним ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
|
| -37
| 4
| Сх.3
| 80
| 250
| -
| 7
| 1,60
| 60
| -40…+585
| 80
| - |
| -38
| 100
| 1,70
|
| -39
| 120
| 1,80
|
| -40
| 160
| 2,10
|
| -41
| 200
| 2,40
|
Термовставка для ТХА 9425, ТХК 9425 ____________________________________________________________________________________________________________________
|
| Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11 Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
|
|
