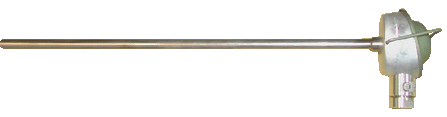

| Назначение:
Для измерения температуры жидких и газообразных химически неагрессивных сред, не разрушающих защитную арматуру. Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки ДДШ5.186.138. Термоэлектрическая вставка вышедшая из строя в процессе эксплуатации может меняться и заказываться отдельно. |
|
| Технические характеристики по ТУ 4211-088-02566540-2010 см. сводная таблица
| Технические характеристики | ТХА 9503 | ТХК 9503 |
| Диапазон измеряемых температур, °C
| -40…+900
| -40…+600
|
| Номинальная статическая характеристика (НСХ)
| ХА(К)
| ХК(L)
|
| Класс допуска
| 2
|
| Показатель тепловой инерции, с
| 80
|
| Количество ЧЭ
| 1
|
| Степень защиты от пыли и воды
| IP55
|
| Материал защитной арматуры
| Ст.08Х20Н14С2, 12Х18Н10Т
|
| Исполнение рабочего спая
| изолирован
|
| Диапазон условных давлений, МПа
| 0,4;
|
| Устойчивость к вибрации
| группа исп. N3
|
| Вид климатического исполнения
| У2, Т2
|
| Средняя наработка
| 50 000
|
 Рис.1
| СХЕМА СОЕДИНЕНИЙ:  Сх.2 Пример записи при заказе:
| ТХК 9503-04
| У2
| ТУ 4211-088-02566540-2010
|
| 1
| 2
| 3
|
| 1) Тип и конструктивное исполнение
|
| 2) Вид климатического исполнения
|
| 3) Обозначение ТУ
|
«Термоэлектрическая вставка ДДШ5.186.138-03 для преобразователя ТХА 9503-03»
 Рис.2
|
| ТХА 9503 Материал защитной арматуры 12Х18Н10Т - диапазон измеряемых температур -40…+600 °C Материал защитной арматуры 08Х20Н14С2 - диапазон измеряемых температур -40…+900 °C
|
| Конструктивное исполнение
| L, мм
| Рис
| Ру, МПа
| Масса, кг, не более
| Материал защитной арматуры
|
| ТХА 9503-00
| 320
| 1
| 0,4
| 0,52
| 12Х18Н10Т
|
| -02
| 08Х20Н14С2
|
| -03
| 500
| 0,56
| 12Х18Н10Т
|
| -05
| 08Х20Н14С2
|
| -06
| 800
| 0,66
| 12Х18Н10Т
|
| -08
| 08Х20Н14С2
|
| -09
| 1000
| 0,70
| 12Х18Н10Т
|
| -11
| 08Х20Н14С2
|
| -12
| 120
| 2
| 6,3
| 0,50
| 12Х18Н10Т
|
| -14
| 08Х20Н14С2
|
| -15
| 160
| 0,52
| 12Х18Н10Т
|
| -17
| 08Х20Н14С2
|
| -18
| 200
| 0,53
| 12Х18Н10Т
|
| -20
| 08Х20Н14С2
|
| -21
| 250
| 0,54
| 12Х18Н10Т
|
| -23
| 08Х20Н14С2
|
| -24
| 320
| 0,56
| 12Х18Н10Т
|
| -26
| 08Х20Н14С2
|
| -27
| 400
| 0,58
| 12Х18Н10Т
|
| -29
| 08Х20Н14С2
|
| -30
| 500
| 0,62
| 12Х18Н10Т
|
| -32
| 08Х20Н14С2
|
| -33
| 630
| 0,65
| 12Х18Н10Т
|
| -35
| 08Х20Н14С2
|
| -36
| 800
| 0,68
| 12Х18Н10Т
|
| -38
| 08Х20Н14С2
|
| -39
| 1000
| 0,74
| 12Х18Н10Т
|
| -41
| 08Х20Н14С2
|
|
| ТХК 9503 Материал защитной арматуры 12Х18Н10Т
|
| Конструктивное исполнение
| L, мм
| Рис
| Ру, МПа
| Масса, кг, не более
|
| ТХА 9503-01
| 320
| 1
| 0,4
| 0,52
|
| -04
| 500
| 0,56
|
| -07
| 800
| 0,66
|
| -10
| 1000
| 0,70
|
| -13
| 120
| 2
| 6,3
| 0,50
|
| -16
| 160
| 0,52
|
| -19
| 200
| 0,53
|
| -22
| 250
| 0,54
|
| -25
| 320
| 0,56
|
| -28
| 400
| 0,58
|
| -31
| 500
| 0,62
|
| -34
| 630
| 0,65
|
| -37
| 800
| 0,68
|
| -40
| 1000
| 0,74
|
|
| Исполнение
ТХА 9503 | Исполнение
термовставки
ДДШ5.186.138 | Исполнение
ТХА 9503 | Исполнение
термовставки ДДШ5.186.138 |
| -00
| -00
| -22
| -22
|
| -01
| -01
| -
| -
|
| -03
| -03
| -24
| -24
|
| -04
| -04
| -26
| -26
|
| -06
| -06
| -27
| -27
|
| -07
| -07
| -29
| -29
|
| -09
| -09
| -30
| -30
|
| -10
| -10
| -32
| -32
|
| -12
| -12
| -33
| -33
|
| -13
| -13
| -35
| -35
|
| -15
| -15
| -36
| -36
|
| -16
| -16
| -38
| -38
|
| -18
| -18
| -39
| -39
|
| -19
| -19
| -41
| -41
|
|
| Исполнение
ТХК 9503 | Исполнение
термовставки
ДДШ5.186.138 | Исполнение
ТХК 9503 | Исполнение
термовставки ДДШ5.186.138 |
| -02
| -02
| -20
| -20
|
| -05
| -05
| -23
| -23
|
| -07
| -07
| -25
| -25
|
| -08
| -08
| -28
| -28
|
| -11
| -11
| -31
| -31
|
| -14
| -14
| -34
| -34
|
| -17
| -17
| -37
| -37
|
| -
| -
| -40
| -40
|
|
____________________________________________________________________________________________________________________
|
| Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11 Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
|
|
