ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 9505

Версия для печати  .pdf



Назначение:

для измерения температуры в доменном производстве колошникового и периферийного газов, кладки шахты доменных печей.

Технические характеристики по ТУ 4211-088-02566540-2010 (см. сводная таблица)



 Технические характеристики

ТХА 9505

Диапазон измеряемых температур, °C

-50…+1050

Номинальная статическая характеристика (НСХ)

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

50

Cтепень защиты от пыли и воды

IP55

Материал защитной арматуры

Сплав ХН45Ю

Исполнение рабочего спая

изолирован

Диапазон условных давлений, МПа

1, 6

Устойчивость к вибрации

группа исп. N3

Вид климатического исполнения

У2, Т2

Средняя наработка до отказа, ч

50 000





СХЕМЫ СОЕДИНЕНИЙ





Сх.2 для рис.1 и 3                          Сх.4 для рис.2 и 4







Пример записи при заказе:


ТХА 9505-02

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ



                                                                                                                                                                     А

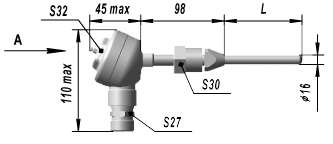

Рис.1



                                                                                                                                                                     А





Рис.2



                                                                                                                   А

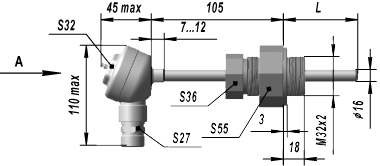

Рис.3

Передвижной штуцер



                                                                                                                   А



Рис.4

Остальное см.рис.3





Исполнение

L, мм

Рис

-00

320

1

-01

400

-02

500

-03

630

-04

800

-05

1000

-06

1250

-07

1600

-08

2000

-09

2500

-10

320

2

-11

400

-12

500

-13

630

-14

800

-15

1000

-16

1250

-17

1600

-18

2000

-19

2500

-20

320

3

-21

400

-22

500

-23

630

-24

800

Исполнение

L, мм

Рис

-25

1000

3

-26

1250

-27

1600

-28

2000

-29

2500

-30

320

4

-31

400

-32

500

-33

630

-34

800

-35

1000

-36

1250

-37

1600

-38

2000

-39

2500





____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12

"
