ПРЕОБРАЗОВАТЕЛЬ ТЕРМОЭЛЕКТРИЧЕСКИЙ ТХА 9625

Версия для печати  .pdf



Назначение:

Для оперативных замеров температуры расплавов цветных металлов
для измерения температуры расплавленного электролита Na2AlF6 в электролизере.



В комплект поставки входит приспособление (рис.2) для крепления преобразователя (рис.1) и измерителя температуры (ИТП или ИТПМ-раздел VI). По требованию заказчика конструкция и размеры термопреобразователя и приспособления могут быть изменены.
Термопара выдерживает не менее 1000 циклов при текущем контроле температуры расплавленного электролита.
Комплект поставки определяет заказчик.



Технические характеристики по ТУ 4211-088-02566540-2010 (см. сводная таблица)



 Технические характеристики

ТХА 9625

Диапазон измеряемых температур, °C

-40…+1000

Номинальная статическая характеристика

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

30

Масса, кг, не более

0,2

Степень защиты от пыли и воды

IP52

Материал защитной арматуры

Ст.10Х23Н18

Исполнение рабочего спая

не изолирован

Диапазон условных давлений, МПа

0,6

Устойчивость к вибрации

группа исп. L3

Вид климатического исполнения

У2, Т2

Средняя наработка до отказа, ч

50 000

















Пример записи при заказе:

"ТХА 9625    У2    ТУ 4211-088-02566540-2010

        1          2                        3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

 с приспособлением для крепления и ИТПМ"

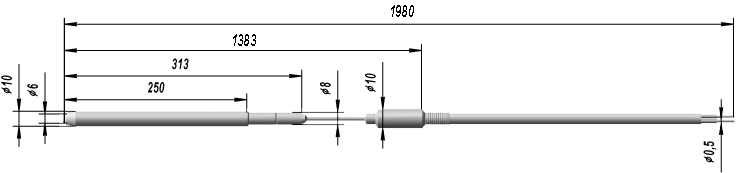

Рис.1

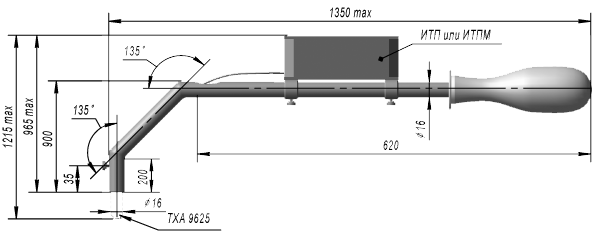

Рис.2

(приспособление для крепления термопреобразователя и измерителя температуры)



____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
