ПРЕОБРАЗОВАТЕЛЬ ТЕРМОЭЛЕКТРИЧЕСКИЙ ТХА 9626

Версия для печати  .pdf



Назначение:

1.Для измерения температуры расплавов цветных металлов, а так же газообразных нейтральных и окислительных сред.
2.для измерения температуры расплава алюминия в разливочном миксере и на время пуска электролизера.







Технические характеристики по ТУ 4211-088-02566540-2010 (см. сводная таблица)



 Технические характеристики

ТХА 9626

Диапазон измеряемых температур, °C

-40…+1000

Номинальная статическая характеристика

ХА(К)

Класс допуска

2

Показатель тепловой инерции, с

300

Cтепень защиты от пыли и воды

IP54

Материал защитной арматуры

Ст.12Х18Н10Т; Ст. Х23Ю5Т

Исполнение рабочего спая

изолирован

Диапазон условных давлений, МПа

4,0

Устойчивость к вибрации

группа исп. L3

Вид климатического исполнения

У2, Т2



Термопара изготовлена из термопарного кабеля с минеральной изоляцией
 по ТУ 16.КО3-41-2004.


Материал защитной арматуры:
- материал головки ТП –12Х18Н10Т;
- материал защитной гильзы –Х23Ю5Т;
- материал трубы –10Х23Н18

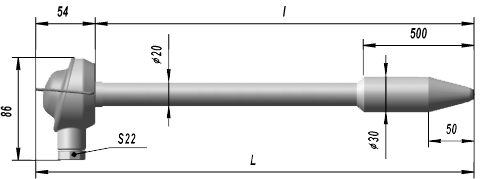

Тип и конструктивное исполнение

Размеры, мм

L

l

-00

2550

2500

-01

1500

1450



СХЕМА СОЕДИНЕНИЙ

Сх.2



Пример записи при заказе:

ТХА 9626-00

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
