ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 9709, ТХК 9709

Версия для печати  .pdf



Назначение:

Для измерения температуры жидких, газообразных и сыпучих веществ.

Для работы в составе цифровых измерителей температуры разработки

ОАО НПП «Эталон».



Технические характеристики по ТУ 4211-088-02566540-2010 (см. сводная таблица):



Допускается кратковременное применение при температуре до 1000°C.



 Технические характеристики

ТХА 9709

ТХК 9709

Диапазон измеряемых температур, °C

-40…+800

-40…+600

Номинальная статическая характеристика

ХА(К)

ХК(L)

Класс допуска

2

Показатель тепловой инерции, с

3, 4, 6

Степень защиты от пыли и воды

IP51

Материал защитной арматуры

Ст.ХН78Т

Ст.12Х18Н10Т

Исполнение рабочего спая

изолирован

Устойчивость к вибрации

группа исп. N2

Вид климатического исполнения

УЗ, ТЗ





















Пример записи при заказе:

ТХК 9709-22

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

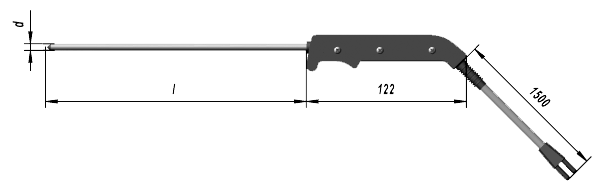

Рис.1

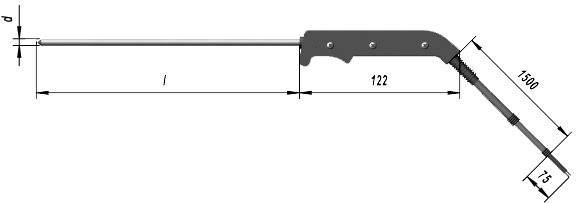

Рис.2





Хромель-алюмелевые ТХА 9709
Материал защитной арматуры: Сталь ХН78Т

Конструктивное

исполнение



l, мм



d, мм

Рис

Диапазон измеряемых

температур, ˚С

Показатель

тепловой

инерции, с

-00

200

3

1

-40…+600

(кратковременно до +800 )

3

-01

250

4

4

-02

320

-40…+800

(кратковременно до +1000 )



-03

400

-04

500

-05

630

5

6

-06

800

-07

1000

-08

1600

-09

200

3

2

-40…+600

(кратковременно до +800 )

3

-10

250

4

4

-11

320

-40…+800

(кратковременно до +1000)

-12

400

-13

500

-14

630

5

6

-15

800

-16

1000

-17

1600







Хромель-копелевые ТХК 9709
Материал защитной арматуры:

Сталь 12Х18Н10Т

Диапазон измеряемых температур, °C:

-40…+600

Конструктивное

исполнение



l, мм



d, мм

Рис

Показатель

тепловой

инерции, с

-18

200

3

1

3

-19

250

4

4

-20

320

-21

400

-22

500

-23

630

5

6

-24

800

-25

1000

-26

1600

-27

200

3

2

3

-28

250

4

4

-29

320

-30

400

-31

500

-32

630

5

6

-33

800

-34

1000

-35

1600
