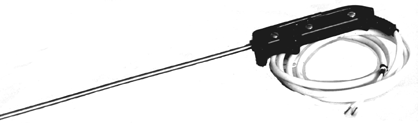

ПРЕОБРАЗОВАТЕЛИ ТЕРМОЭЛЕКТРИЧЕСКИЕ ТХА 9709Ф, ТХК 9709Ф

Версия для печати  .pdf



Назначение:

Для измерения температуры жидких, газообразных и сыпучих веществ, в частности для измерения температуры электролита щелочных аккумуляторов.

Для работы в составе цифровых измерителей температуры разработки ОАО НПП «Эталон».



Технические характеристики

по ТУ 4211-088-02566540-2010 (см. сводная таблица):



 Технические характеристики

ТХА 9709Ф

ТХК 9709Ф

Диапазон измеряемых температур, °C

-40…+200

-40…+200

Номинальная статическая характеристика

ХА(К)

ХК(L)

Класс допуска

2

Показатель тепловой инерции, с

20

Степень защиты от пыли и воды

IP51

Материал защитной арматуры

Ст.ХН78Т

фторопласт

Ст.12Х18Н10Т

фторопласт

Исполнение рабочего спая

изолирован

Устойчивость к вибрации

группа исп. N2

Вид климатического исполнения

У2, Т2

Средняя наработка до отказа, ч

35000

Датчик выполнен с фторопластовым покрытием
(защита трубкой) марка фторопласта Ф-ТТК

Пример записи при заказе:


ТХА 9709Ф -15

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

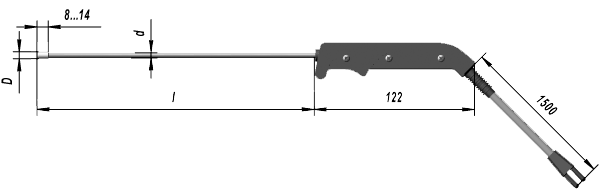

Рис.1

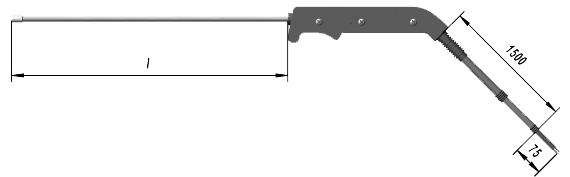

Рис.2





Хромель-алюмелевые ТХА 9709Ф

Материал защитной арматуры: Сталь ХН78Т



Конструктивное исполнение

l, мм

d, мм

D, мм

Рис.

-00

200

4,5

6

1

-01

250

5,5

7

-02

320

-03

400

-04

500

-05

630

6,5

7,5

-06

800

-07

1000

-08

1600

-09

200

4,5

6

2

-10

250

5,5

7

-11

320

-12

400

-13

500

-14

630

6,5

7,5

-15

800

-16

1000

-17

1600

-18

200

4,5

6

1

-19

250

5,5

7

-20

320

-21

400

-22

500

-23

630

6,5

7,5



Хромель-копелевые ТХК 9709Ф

Материал защитной арматуры: Сталь 12Х18Н10Т



Конструктивное исполнение

l, мм

d, мм

D, мм

Рис.

-18

200

4,5 6 1

-19

250

5,5 7

-20

320

-21

400

-22

500

-23

630

6,5 7,5

-24

800

-25

1000

-26

1600

-27

200

4,5

6

2

-28

250

5,5

7

-29

320

-30

400

-31

500

-32

630

6,5

7,5

-33

800

-34

1000

-35

1600











____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
