| Назначение:
Для измерения температуры газообразных и жидких сред (рис.1, 2, 3) и поверхности твердых тел (рис.4).
Технические характеристики по ТУ 4211-088-02566540-2010 (см. сводная таблица)
| Технические характеристики | ТХА 9816 |
| Диапазон измеряемых температур, °C
| -40…+900
по рис.4: -40...+600
|
| Номинальная статическая характеристика (НСХ)
| ХА(К)
|
| Класс допуска
| 2
|
| Показатель тепловой инерции, с
| 8, 20, 40
|
| Степень защиты от пыли и воды
| IP55
|
| Материал защитной арматуры
| Ст.08Х20Н14С2
|
| Материал головки
| Алюминий
|
| Исполнение рабочего спая
| изолирован,
рис.4 - не изолирован
|
| Диапазон условных давлений, МПа
| Рис.1 - 0,4; Рис.2, Рис.3, Рис.4 - 6,3
|
| Устойчивость к вибрации
| группа исп. L3
|
| Вид климатического исполнения
| У2, Т2
|
| Средняя наработка до отказа, ч
| 50000
|
Предельная скорость потока измеряемой среды
| Рис.
| Длина монтажной части, L, мм
| Предельная скорость потока, м/с
|
| без гильзы
| с гильзой
|
| пар | вода | пар | вода |
| 2 | 1250; 1600; 2000 | 1 | 0,1 | 2 | 0,2 |
| 3 | 120; 160; 200; | 25 | 1,5 | 120 | 10 |
| 250; 320 | 15 | 0,5 | 100 | 7,5 |
| 400; 500; 630 | 3 | 0,25 | - | - |
Пример записи при заказе:
| ТХА 9816.125-01
| У2
| ТУ 4211-088-02566540-2010
|
| 1
| 2
| 3
|
| 1) Тип и конструктивное исполнение
|
| 2) Вид климатического исполнения
|
| 3) Обозначение ТУ
|
|
|  Рис.2 Исполнение рабочего спая - ИЗОЛИРОВАН; Показатель тепловой инерции, с -40; Диапазон условных давлений, МПа - 6,3; Диапазон изолируемых температур, °C: -40...+900
|
| Конструктивное исполнение
| L, мм
| Масса, кг
| Термоэлемент
|
| .126-00
| 120
| 0,5
| ОДИНАРНЫЙ
|
| -01
| 160
| 0,52
|
| -02
| 200
| 0,53
|
| -03
| 250
| 0,54
|
| -04
| 320
| 0,56
|
| -05
| 400
| 0,58
|
| -06
| 500
| 0,62
|
| -07
| 630
| 0,65
|
| -08
| 800
| 0,68
|
| -09
| 1000
| 0,74
|
| -10
| 1250
| 0,85
|
| -11
| 1600
| 0,98
|
| -12
| 2000
| 1,08
|
| -13
| 120
| 0,5
| ДВОЙНОЙ
|
| -14
| 160
| 0,52
|
| -15
| 200
| 0,53
|
| -16
| 250
| 0,54
|
| -17
| 320
| 0,56
|
| -18
| 400
| 0,58
|
| -19
| 500
| 0,62
|
| -20
| 630
| 0,65
|
| -21
| 800
| 0,68
|
| -22
| 1000
| 0,74
|
| -23
| 1250
| 0,85
|
| -24
| 1600
| 0,98
|
| -25
| 2000
| 1,08
|
|
|  Рис.1 Исполнение рабочего спая - ИЗОЛИРОВАН; Показатель тепловой инерции, с -40; Диапазон условных давлений, МПа - 0,4; Диапазон изолируемых температур, °C: -40...+900
|
| Конструктивное исполнение
| L, мм
| Масса, кг
| Термоэлемент
|
| .125-00
| 320 | 0,5
| ОДИНАРНЫЙ
|
| -01
| 500 | 0,52
|
| -02
| 800 | 0,53
|
| -03
| 1000 | 0,54
|
| -04
| 1250 | 0,56
|
| -05
| 1600 | 0,58
|
| -06
| 2000 | 0,62
|
| -07
| 320 | 0,65
| ДВОЙНОЙ
|
| -08
| 500 | 0,68
|
| -09
| 800 | 0,74
|
| -10
| 1000 | 0,85
|
| -11
| 1250 | 0,98
|
| -12
| 1600 | 1,08
|
| -13
| 2000 | 0,5
|
|
|  Рис.3 Исполнение рабочего спая - ИЗОЛИРОВАН; Показатель тепловой инерции, с -20; Диапазон условных давлений, МПа - 6,3; Диапазон изолируемых температур, °C: -40...+900
|
| Конструктивное исполнение
| L, мм
| Масса, кг
| Термоэлемент
|
| .127-00
| 120
| 0,50
| ОДИНАРНЫЙ
|
| -01
| 160
| 0,52
|
| -02
| 200
| 0,53
|
| -03
| 250
| 0,54
|
| -04
| 320
| 0,56
|
| -05
| 400
| 0,58
|
| -06
| 500
| 0,62
|
| -07
| 630
| 0,65
|
| -08
| 800
| 0,68
|
| -09
| 1000
| 0,74
|
| -10
| 1250
| 0,85
|
| -11
| 1600
| 0,98
|
| -12
| 2000
| 1,08
|
| -13
| 120
| 0,5
| ДВОЙНОЙ
|
| -14
| 160
| 0,52
|
| -15
| 200
| 0,53
|
| -16
| 250
| 0,54
|
| -17
| 320
| 0,56
|
| -18
| 400
| 0,58
|
| -19
| 500
| 0,62
|
| -20
| 630
| 0,65
|
| -21
| 800
| 0,68
|
| -22
| 1000
| 0,74
|
| -23
| 1250
| 0,85
|
| -24
| 1600
| 0,98
|
| -25
| 2000
| 1,08
|
|

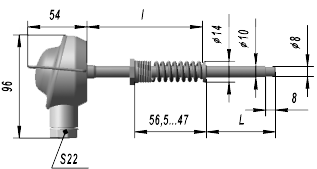

|  Рис.4
Исполнение рабочего спая - НЕ ИЗОЛИРОВАН; Показатель тепловой инерции, с -8; Диапазон условных давлений, МПа - 6,3; Диапазон изолируемых температур, °C: -40...+600
|
| Конструктивное исполнение
| L, мм
| l, мм
| Масса, кг
| Термоэлемент
|
| .128-00
| 250
| 200
| 0,45
| ОДИНАРНЫЙ
|
| -01
| 320
| 0,48
|
| -02
| 320
| 200
| 0,47
|
| -03
| 320
| 0,5
|
| -04
| 400
| 200
| 0,5
|
| -05
| 320
| 0,53
|
| -06
| 500
| 200
| 0,53
|
| -07
| 320
| 0,56
|
| -08
| 630
| 200
| 0,57
|
| -09
| 320
| 0,6
|
| -10
| 800
| 200
| 0,62
|
| -11
| 320
| 0,65
|
| -12
| 1000
| 200
| 0,68
|
| -13
| 320
| 0,71
| ДВОЙНОЙ
|
| -14
| 1250
| 200
| 0,75
|
| -15
| 320
| 0,78
|
| -16
| 1600
| 200
| 0,85
|
| -17
| 320
| 0,88
|
| -18
| 2000
| 200
| 1,0
|
| -19
| 320
| 1,03
|
| -20
| 250
| 200
| 0,45
|
| -21
| 320
| 0,48
|
| -22
| 320
| 200
| 0,47
|
| -23
| 320
| 0,5
|
| -24
| 400
| 200
| 0,5
|
| -25
| 320
| 0,53
|
| -26
| 500
| 200
| 0,53
|
| -27
| 320
| 0,56
|
| -28
| 630
| 200
| 0,57
|
| -29
| 320
| 0,6
|
| -30
| 800
| 200
| 0,62
|
| -31
| 320
| 0,65
|
| -32
| 1000
| 200
| 0,68
|
| -33
| 320
| 0,71
|
| -34
| 1250
| 200
| 0,75
|
| -35
| 320
| 0,78
|
| -36
| 1600
| 200
| 0,85
|
| -37
| 320
| 0,88
|
| -38
| 2000
| 200
| 1,0
|
| -39
| 320
| 1,03
|
|
