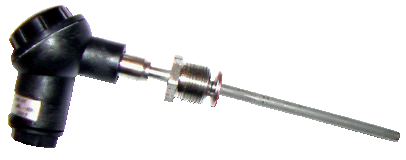

| Назначение:
Для измерения температуры жидких, газообразных и сыпучих веществ, а также твердых тел. При установке на технологическом оборудовании сложной геометрии и в труднодоступных местах допускается изгибать термопреобразователи по длине для размещения рабочего спая в требуемой зоне измерения. Термопреобразователь выдерживает один цикл изгиба на угол 180° вокруг цилиндра диаметром, равным пятикратному диаметру d. Технические характеристики по ТУ 4211-088-02566540-2010:
(см. сводная таблица)
| Технические характеристики | ТХА 0007 | ТХК 0007 |
| Диапазон измеряемых температур, °C
| -40…+800
| -40…+600
|
| Номинальная статическая характеристика
| ХА(К)
| ХК(L)
|
| Класс допуска
| 2
|
| Показатель тепловой инерции, с
| 2 ... 10
|
| Степень защиты от пыли и воды
| IP54
|
| Материал защитной арматуры
| Ст.12Х18Н10Т Ст.ХН78Т
| Ст.12Х18Н10Т
|
| Исполнение рабочего спая
| + , -
|
| Диапазон условных давлений, МПа
| 0,5...2,0
|
| Устойчивость к вибрации
| группа исп. N2
|
| Вид климатического исполнения
| У2, Т2
|
|
Конструктивное исполнение с -00 по -199 определяет размеры датчика (см.ниже,), дополнительный номер исполнения с .01 по .06 определяет тип, материал защитной арматуры, температуру и изоляцию спая.
Пример записи при заказе:
| ТХА 0007-01.02
| У2
| ТУ 4211-088-02566540-2010
|
| 1
| 2
| 3
|
| 1) Тип и конструктивное исполнение
|
| 2) Вид климатического исполнения
|
| 3) Обозначение ТУ
|
|
| d, мм
| Показатель тепловой инерции, с, не более
|
| Рабочий спай изолирован
| Рабочий спай не изолирован
|
| 3
| 2,5
| 2
|
| 4
| 4
| 3
|
| 5
| 6
| 5
|
| 6
| 8
| 6
|
| 7,2
| 12
| 10
|
| Класс допуска - 2.
|
|
| Дополни- тельный номер исполнения
| ТП
| НСХ преобра-зования
| Материал защитной арматуры
| Рабочий спай не изолирован
| Исполнение рабочего спая
|
| .01
| ТХА 0007
| ХА(К)
| 12Х18Н10Т
| -40…+600
| Изолирован
|
| .02
| ХН78Т
| -40…+800
|
| .03
| 12Х18Н10Т
| -40…+600
| Не изолирован
|
| .04
| ХН78Т
| -40…+800
|
| .05
| ТХК 0007
| ХК(L)
| 12Х18Н10Т
| -40…+600
| Изолирован
|
| .06
| Не изолирован
|
|
|  Рис.1
|  Рис.2
|

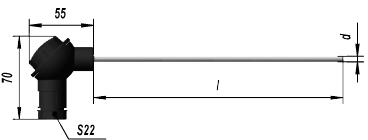

| Исполнения ТХА 0007, ТХК 0007 по рисунку 1

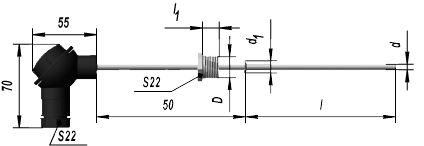

| Исполнения ТХА 0007, ТХК 0007 по рисунку 2
|
| Конструктивное исполнение
| l, мм
| d, мм
|
| 0007-00
| 50
| 3
|
| -01
| 60
|
| -02
| 80
|
| -03
| 100
|
| -04
| 120
|
| -05
| 160
|
| -06
| 200
|
| -07
| 250
|
| -08
| 320
|
| -09
| 400
|
| -10
| 500
|
| -11
| 630
|
| -12
| 800
|
| -13
| 1000
|
| -14
| 1250
|
| -15
| 1600
|
| -16
| 2000
|
| -17
| 2500
|
| -18
| 3150
|
| -19
| 4000
|
| 0007-20
| 50
| 4
|
| -21
| 60
|
| -22
| 80
|
| -23
| 100
|
| -24
| 120
|
| -25
| 160
|
| -26
| 200
|
| -27
| 250
|
| -28
| 320
|
| -29
| 400
|
| -30
| 500
|
| -31
| 630
|
| -32
| 800
|
| -33
| 1000
|
| -34
| 1250
|
| -35
| 1600
|
| -36
| 2000
|
| -37
| 2500
|
| -38
| 3150
|
| -39
| 4000
|
| 0007-40
| 50
| 5
|
| -41
| 60
|
| -42
| 80
|
| -43
| 100
|
| -44
| 120
|
| -45
| 160
|
| -46
| 200
|
| -47
| 250
|
| -48
| 320
|
| -49
| 400
|
| -50
| 500
|
| -51
| 630
|
| -52
| 800
|
| -53
| 1000
|
| -54
| 1250
|
| -55
| 1600
|
| -56
| 2000
|
| -57
| 2500
|
| -58
| 3150
|
| -59
| 4000
|
|
| Конструктивное исполнение
| l, мм
| d, мм
|
| 0007-60
| 50
| 6
|
| -61
| 60
|
| -62
| 80
|
| -63
| 100
|
| -64
| 120
|
| -65
| 160
|
| -66
| 200
|
| -67
| 250
|
| -68
| 320
|
| -69
| 400
|
| -70
| 500
|
| -71
| 630
|
| -72
| 800
|
| -73
| 1000
|
| -74
| 1250
|
| -75
| 1600
|
| -76
| 2000
|
| -77
| 2500
|
| -78
| 3150
|
| -79
| 4000
|
| 0007-80
| 50
| 7,2
|
| -81
| 60
|
| -82
| 80
|
| -83
| 100
|
| -84
| 120
|
| -85
| 160
|
| -86
| 200
|
| -87
| 250
|
| -88
| 320
|
| -89
| 400
|
| -90
| 500
|
| -91
| 630
|
| -92
| 800
|
| -93
| 1000
|
| -94
| 1250
|
| -95
| 1600
|
| -96
| 2000
|
| -97
| 2500
|
| -98
| 3150
|
| -99
| 4000
|
|
| Конструктивное исполнение
| l, мм
| l1, мм
| d, мм
| d1, мм
| D, мм
| S, мм
|
| 0007-100
| 50
| 8
| 3
| 6
| М8х1
| 13
|
| -101
| 60
|
| -102
| 80
|
| -103
| 100
|
| -104
| 120
|
| -105
| 160
|
| -106
| 200
|
| -107
| 250
|
| -108
| 320
|
| -109
| 400
|
| -110
| 500
|
| -111
| 630
|
| -112
| 800
|
| -113
| 1000
|
| -114
| 1250
|
| -115
| 1600
|
| -116
| 2000
|
| -117
| 2500
|
| -118
| 3150
|
| -119
| 4000
|
| 0007-120
| 50
| 10
| 4
| 8
| М10х1
| 13
|
| -121
| 60
|
| -122
| 80
|
| -123
| 100
|
| -124
| 120
|
| -125
| 160
|
| -126
| 200
|
| -127
| 250
|
| -128
| 320
|
| -129
| 400
|
| -130
| 500
|
| -131
| 630
|
| -132
| 800
|
| -133
| 1000
|
| -134
| 1250
|
| -135
| 1600
|
| -136
| 2000
|
| -137
| 2500
|
| -138
| 3150
|
| -139
| 4000
|
| 0007-140
| 50
| 12
| 5
| 10
| М12х1
| 14
|
| -141
| 60
|
| -142
| 80
|
| -143
| 100
|
| -144
| 120
|
| -145
| 160
|
| -146
| 200
|
| -147
| 250
|
| -148
| 320
|
| -149
| 400
|
| -150
| 500
|
| -151
| 630
|
| -152
| 800
|
| -153
| 1000
|
| -154
| 1250
|
| -155
| 1600
|
| -156
| 2000
|
| -157
| 2500
|
| -158
| 3150
|
| -159
| 4000
|
|
|
| | |
