ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ТХА 0306, ТХК 0306



Версия для печати  .pdf



Назначение

Для измерения температуры жидких, газообразных сред и твердых тел.



Технические характеристики по ТУ 4211-088-02566540-2010:

 Технические характеристики ТХА 0306 ТХК 0306
Диапазон измеряемых температур, °C -40…+800 -40…+600
Номинальная статическая характеристика (НСХ) ХА(К) ХК(L)
Класс допуска 2
Показатель тепловой инерции, с 2,5

Степень защиты от пыли и воды

IP54
Условное давление, МПа 1
Исполнение рабочего спая изолирован
Устойчивость к вибрации группа исп.N3
Климатическое исполнение У2, Т2
Средняя наработка до отказа 35 000 ч

Конструктивное исполнение с -00 по -19 определяет размеры датчика, дополнительный номер исполнения с .01 по .03 определяет тип, материал защитной арматуры и температуру.



Дополнительный номер исполнения

ТП

Материал

защитной арматуры

Рабочий диапазон измеряемых температур,

(номинальная температура применения), °С

НСХ

преобра-зования

.01

ТХА 0306

12Х18Н10Т

-40…+600 (+500)

ХА (К)

.02

ХН78Т

-40…+800 (+700)

.03

ТХК 0306

12Х18Н10Т

-40…+600 (+500)

ХК (L)

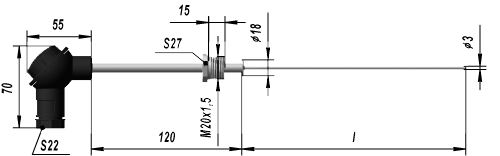

Конструктивное

исполнение

l, мм

Масса, кг,

не более

Конструктивное

исполнение

l, мм

Масса, кг,

не более

0603-00

50

0,179

0603-10

500

0,200

-01

60

0,180

-11

630

0,205

-02

80

0,181

-12

800

0,212

-03

100

0,182

-13

1000

0,220

-04

120

0,183

-14

1250

0,230

-05

160

0,185

-15

1600

0,244

-06

200

0,187

-16

2000

0,260

-07

250

0,190

-17

2500

0,280

-08

320

0,193

-18

3150

0,306

-09

400

0,197

-19

4000

0,340



Пример записи при заказе:



ТХА 0306-01.02

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ

_____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
