ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ТХА 0308, ТХК 0308

Версия для печати  .pdf



Назначение

Для измерения температуры жидких, газообразных сред и твердых тел в труднодоступных местах, благодаря возможности изгибания монтажной части.



Средняя наработка до отказа 35 000 часов



Технические характеристики по ТУ 4211-088-02566540-2010:



Технические характеристики

ТХА 0308

ТХК 0308

Диапазон измеряемых температур, °C

-40…+800

-40…+600

Номинальная статическая характеристика (НСХ)

ХА(К)

ХК(L)

Класс допуска

2

Показатель тепловой инерции, с

12; 18

Степень защиты от пыли и воды

IP55

Условное давление, МПа

6,3

Исполнение рабочего спая

изолирован

Устойчивость к вибрации

группа исп.N2

Вид климатического исполнения

У2, Т2





Пример записи при заказе:

ТХК 0308-01.03

У2

ТУ 4211-088-02566540-2010

1

2

3

1) Тип и конструктивное исполнение

2) Вид климатического исполнения

3) Обозначение ТУ






Конструктивное исполнение с -00 по -39 определяет размеры датчика, дополнительный номер исполнения с .01 по .03 определяет тип, материал защитной арматуры и температуру.



Дополнитель-ный номер

исполнения

Тип

Диапазон

измеряемых температур, °С

Материал

защитной

арматуры

.01

ТХА

-40…+600

12Х18Н10Т

.02

-40…+800

10Х23Н18

.03

ТХК

-40…+600

12Х18Н10Т

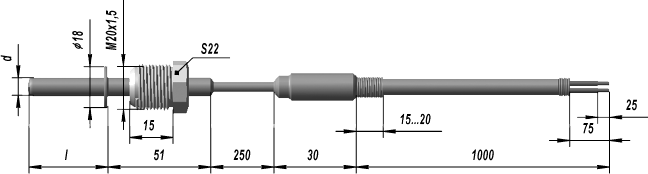

Конструк-тивное исполнение

l, мм

d, мм

Конструк-тивное исполнение

l, мм

d, мм

0308-00

50

8

0308-20

50

10

-01

60

-21

60

-02

80

-22

80

-03

100

-23

100

-04

120

-24

120

-05

160

-25

160

-06

200

-26

200

-07

250

-27

250

-08

320

-28

320

-09

400

-29

400

-10

500

-30

500

-11

630

-31

630

-13

1000

-33

1000

-14

1250

-34

1250

-15

1600

-35

1600

-16

2000

-36

2000

-17

2500

-37

2500

-18

3150

-38

3150

-19

4000

-39

4000





____________________________________________________________________________________________________________________



Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
