КАБЕЛЬНЫЙ ЛИНЗОВЫЙ ПРЕОБРАЗОВАТЕЛЬ ТЕРМОЭЛЕКТРИЧЕСКИЙ ТХК 9901

Версия для печати .pdf

Линза глухая на Ру=9,81…98,1 МПа по ГОСТ 22791-77.

Технические характеристики по ТУ 4211-088-02566540-2010 (см. сводная таблица):

Технические характеристики	Кабельный линзовый преобразователь термоэлектрический ТХК 9901
Диапазон измеряемых температур, °C	-40…+500
Номинальная статическая характеристика (НСХ)	ХК(L)
Класс допуска	2
Показатель тепловой инерции, с	40
Степень защиты от пыли и воды	IP52
Материал защитной арматуры	Ст.12Х18Н10Т
Исполнение рабочего спая	изолирован
Устойчивость к вибрации	группа исп. N3
Климатическое исполнение	У2, Т2
Средняя наработка до отказа, ч	35 000

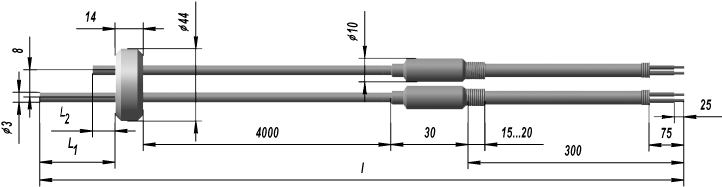

Тип и конструктивное исполнение	Масса, кг, не более	l1, мм	l2, мм	L, мм
ТХК 9901-00	0,778	3950	2600	8295
ТХК 9901-01	0,959	6150	4800	10495
ТХК 9901-02	1,070	8850	7000	13195
ТХК 9901-03	1,320	10550	9200	14895
ТХК 9901-04	1.500	12750	11400	17095

Пример записи при заказе:

ТХК 9901-02	У2	ТУ 4211-088-02566540-2010
1	2	3
1) Тип и конструктивное исполнение
2) Вид климатического исполнения
3) Обозначение ТУ

____________________________________________________________________________________________________________________

Свидетельство об утверждении типа средств измерений RU.C.32.004.A № 42313, Регистрационный № 46538-11. Приложение

Сертифицированы в Республике Казахстан № KZ.02.03.04252-2011/46538-11

Сертифицированы в Республике Беларусь № РБ 03 10 4830 12
