| Назначение: для измерения температуры в нескольких различных точках по длине, т.е. возможность осуществлять ступенчатое измерение температуры самых разнообразных длинномерных объектов в различных отраслях промышленности в частности: - для измерения температуры в реакторах установок каталитического реформинга и гидроочистки нефтепродуктов. Термопреобразователи герметичны (водонепроницаемы).
Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9517-01» «Преобразователь термоэлектрический ТХК 9517-01» Окончательная сборка многозонных термоэлектрических преобразователей производится заказчиком на объекте путем сваривания направляющих труб. Выводные концы имеют маркировку номера зоны.
| | Технические характеристики для ТХА 9517 по ТУ 4211-041-02566540-2005, рис 1;
для ТХК 9517 по ТУ 4211-062-02566540-2006, рис 2.
| Технические характеристики | ТХА 9517 | ТХК 9517 |
| Диапазон измеряемых температур, °C
| -40…+650
| -40…+550
|
| Номинальная статическая характеристика (НСХ)
| ХА(К)
| ХК(L)
|
| Класс допуска
| 2
| 2
|
| Показатель тепловой инерции, с
| 60
| 60
|
| Степень защиты от пыли и воды
| IP00
| IP00
|
| Материал защитной арматуры
| Ст.12Х18Н10Т
|
| Исполнение рабочего спая
| изолирован
| не изолирован
|
| Устойчивость к вибрации
| группа исп. N3
| группа исп. L3
|
| Вид климатического исполнения
| О1, Т1
| У3, Т3
|
см. сводная таблица |
|

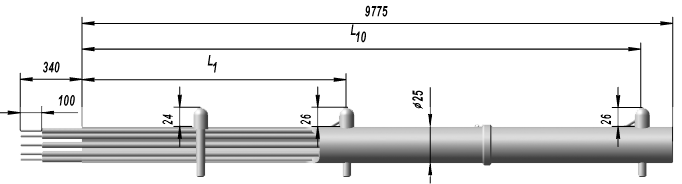

Рис.1 Многозонные термоэлектрические преобразователи ТХА 9517
|
|
| Конструктивное исполнение ТХА 9517
| Количество зон
| L, мм
| L1, мм
| L2, мм
| L3, мм
| L4, мм
| L5, мм
| L6, мм
| L7, мм
| L8, мм
| L9, мм
| L10, мм
|
| -00 | 10 | 9775 | 3362 | 4066 | 4770 | 5474 | 6178 | 6882 | 7586 | 8290 | 8994 | 9698 |
| -01 | 9775 | 3127 | 3831 | 4535 | 5239 | 5943 | 6647 | 7351 | 8055 | 8759 | 9463 |
| -02 | 9775 | 2892 | 3596 | 4300 | 5004 | 5708 | 6412 | 7116 | 7820 | 8524 | 9228 |

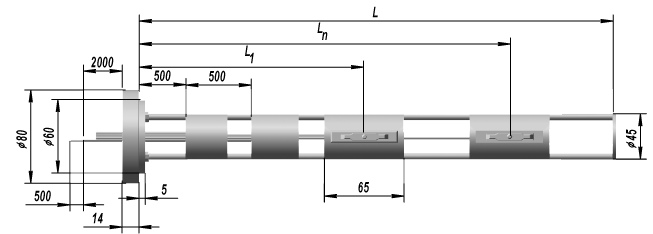

 Рис.2 Многозонные термоэлектрические преобразователи ТХК 9517 Минимальный диаметр трубы для установки термопреобразователя ТХК 9517 54 мм.
| Конструктивное исполнение ТХК 9517
| Количество зон
| L, мм
| L1, мм
| L2, мм
| L3, мм
| L4, мм
| L5, мм
| L6, мм
| L7, мм
| L8, мм
| L9, мм
| L10, мм
|
| -00
| 3
| 3150
| 1650
| 2400
| 3110
| -
| -
| -
| -
| -
| -
| -
|
| -01
| 5180
| 2540
| 3180
| 4820
| -
| -
| -
| -
| -
| -
| -
|
| -02
| 10
| 6300
| 1200
| 1780
| 2300
| 2850
| 3390
| 3945
| 4500
| 5040
| 5610
| 6150
|
| -03
| 6300
| 1435
| 1950
| 2550
| 3100
| 3600
| 4150
| 4700
| 5260
| 5820
| 6020
|
| -04
| 6300
| 1550
| 2100
| 2650
| 3150
| 3750
| 4300
| 4850
| 5370
| 5900
| 6220
|
| -05
| 7000
| 1780
| 2350
| 2930
| 3505
| 4100
| 4660
| 5300
| 5900
| 6390
| 6800
|
| -06
| 7000
| 1650
| 2240
| 2850
| 3450
| 4070
| 4650
| 5270
| 5820
| 6410
| 6800
|
| -07
| 7100
| 1850
| 2400
| 2950
| 3550
| 4150
| 4755
| 5370
| 5960
| 6460
| 7060
|
| -08
| 9000
| 1850
| 2606
| 3405
| 4150
| 4850
| 5630
| 6410
| 7200
| 7980
| 8760
|
| -09
| 9000
| 1950
| 2650
| 3350
| 4080
| 4780
| 5440
| 6150
| 6800
| 7400
| 8100
|
| -10
| 9000
| 2010
| 2815
| 3615
| 4400
| 5200
| 6020
| 6800
| 7600
| 8400
| 8950
|
| -11
| 9000
| 2240
| 3045
| 3800
| 4590
| 5370
| 6150
| 6630
| 7060
| 7860
| 8660
|
| -12
| 9000
| 2355
| 3000
| 3750
| 4485
| 5295
| 5900
| 6630
| 7300
| 8000
| 8700
|
|
|
