МНОГОЗОННЫЙ ТЕРМОЭЛЕКТРИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛь ТХК 9802

Версия для печати  .pdf



Назначение:

Для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах, в частности, в автоклавах по выращиванию кристаллов.

Число рабочих концов - 4



Технические характеристики по ТУ 4211-041-02566540-2005:



 Технические характеристики

ТХК 9802

Диапазон измеряемых температур, °C

-40…+600

Номинальная статическая характеристика (НСХ)

ХК(L)

Класс допуска

2

Показатель тепловой инерции, с

5

Степень защиты от пыли и воды

IP54

Материал защитной арматуры

Ст.12Х18Н10Т

Исполнение рабочего спая

изолирован

Устойчивость к вибрации

группа исп. N3

Вид климатического исполнения

УЗ, Т3

см. сводная таблица

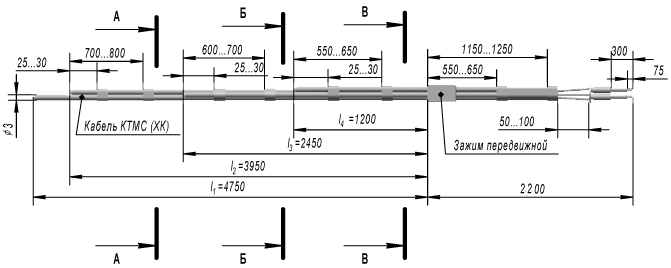

Схема одного из 4-х термоэлементов



Пример записи при заказе:
«Преобразователь термоэлектрический ТХК 9802»



Длины l1, l2, l3, l4 могут быть изготовлены по заказу потребителя.

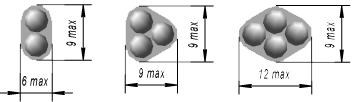

 А-А                    Б-Б                        В-В



"
