ЦИФРОВОЙ ДАТЧИК ТЕМПЕРАТУРЫ МНОГОЗОННЫЙ МЦДТ 0922

Версия для печати .pdf





Назначение:
Многозонный цифровой датчик температуры МЦДТ 0922 (далее - МЦДТ 0922) предназначен для одновременного измерения температуры в нескольких точках объекта, расположение которых определяется конструкцией объекта.


   МЦДТ 0922 предназначен для полевого определения температуры грунтов по ГОСТ 25358-82, где требуется получить информацию о конкретных данных температуры мерзлых, промерзающих и протаивающих грунтов.


Область применения:
Объекты теплоэнергетики, машиностроение, нефтяная промышленность и другие отрасли промышленности.

МЦДТ 0922

предназначен для применения в подземных выработках угольных шахт и их наземных строениях, опасных по газу (метан) и (или) угольной пыли и во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты и ГОСТ IEC 60079-14-2011, регламентирующему применение электрооборудования во взрывооопасных зонах.

Технические характеристики по МКСН.405226.001ТУ

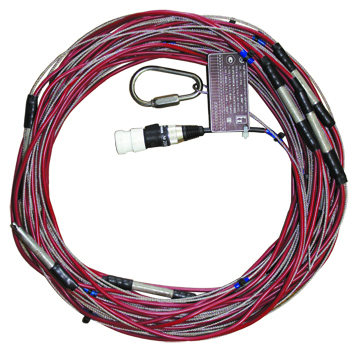

МЦДТ 0922 во взрывозащищенном исполнении с троссом для вертикального расположения и карабином



Характеристики

МЦДТ 0922

Рабочий диапазон измеряемых температур, °C

-50 .+100

Пределы допускаемой абсолютной погрешности

от -50 ...-30 включ., °С, не более

±(0,1+0,014(|t|-30))

св. -30 .+30 включ., °С, не более

±0,1

св. +30 .+100 включ., °С, не более

±(0,1+0,014(|t|-30))

Время термической реакции, с, не более

25

Материал защитной арматуры измерительных преобразователей

сталь12Х18Н10Т

Вид климатического исполнения по ГОСТ 15150-69

У1, У3, Т1, Т3

Степень защиты от воздействия пыли и воды по
ГОСТ 14254-96

IP56

Средняя наработка до отказа, ч, не менее

36000

Устойчивость к вибрации по ГОСТ Р 52931-2008

N2

Количество измерительных преобразователей

от 3 до 250

Общая длина, м

от 0,6 до 120

Масса (в зависимости от количества преобразователей температуры), кг

от 0,14 до 23,5

Примечание - t - абсолютное значение температуры, °С, без учета знака.

МЦДТ 0922 преобразует измеренный сигнал в цифровой вид с последующей передачей его на устройство считывания, хранения и отображения данных - контроллеры цифровых датчиков портативные типа ПКЦД-1/100 или стационарные типа СКЦД-1/100 и СКЦД-6/200 или логгеры цифровых датчиков ЛЦД-1/100. Допускается использование данных приборов для работы с несколькими МЦДТ 0922.

При вертикальном размещении косы МЦДТ 0922 длиной более 10 м, рекомендовано использование исполнение  по рис.2 с армирующим элементом, для обеспечения заявленного расстояния между датчиками и воизбежание разрывов кабеля.

МЦДТ 0922 соответствует требованиям действующей конструкторской документации МКСН.405226.001 и является многозонным (от 2 до 249 зон), однофункциональным, неремонтируемым изделием. Корпус каждого измерительного преобразователя электрически изолирован.

Комплектность:
- многозонный цифровой датчик температуры МЦДТ 0922;
- паспорт;
- методика поверки;
- руководство по эксплуатации.







Таблица 1

Тип

Конструктивное исполнение

Длины зон L

1, L2, …, LN-1, м

Общая длина, L, м

Масса М, кг,

не более

Номер рисунка конструкции

Тип маркировки измерительных преобразователей

Количество измерительных преобразо-вателей N

Длина соединительного кабеля lк, м

Длины участков измерительной зоны

l1, l2 …,lm, м

Количество участков измерительной зоны n

1, n2, …, nm, имеющих длины

l1, l2 …, lm, м соответственно

МЦДТ 0922

1 (без армирующего элемента)

1 (по длинам зон L1, L2, …, LN-1, м)

или

2 (по порядковому

номеру)

от 3 до 250

от 0,2 до 100

от 0,2 до 100

от 2 до 249

от 0,2 до

100

от 0,6 до

120

М=0,06+0,02×N+

+0,03×L

2 (с армирующим элементом)

М=0,11+0,03×N+

+0,05L*)

* L=0,035+lк+l, м

где l=n

1×l1+n2×l2+…+nm×lm – длина измерительной зоны, м


Порядок записи при заказе:

«Датчик температуры многозонный цифровой

МЦДТ 0922 - Х - Х - Х - Х  - (Х) - Х - Ex МКСН.405226.001ТУ»



1     2    3    4       5      6     7

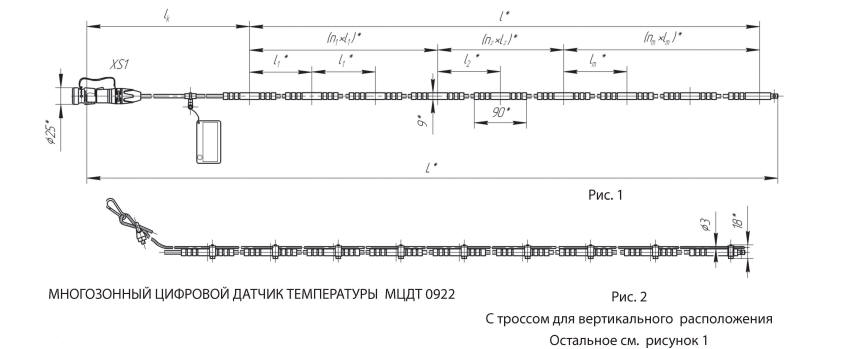

1.  Номер рисунка конструкции (см. рис.1 и рис. 2):

    1 – без армирующего элемента,

    2 – с армирующим элементом;



2. Тип маркировки измерительных преобразователей:

    по длинам зон L1,. L2, … ,LN-1, м;

    при l≤5 м l1, l2. …. lm могут быть от 0,2 до 25 м с кратностью 0,1 м,

    при l>25 м l1, l2. …. lm должны быть кратны 1 м;

    2 – по порядковому номеру;



3. Количество измерительных преобразователей N



4. Длина соединительного кабеля lк, м



5. Длина измерительной зоныl, м:

    n1хl1+n2хl2+…+ nmхlm, где

    l1, l2, …,lm – длины участков измерительной зоны, м;

    n1, n2, …,nm – количество участков измерительной зоны,

    имеющих длины l1, l2, …, lm соответственно;



6. Вид климатического исполнения;



7. Взрывозащищенное исполнение  РОЕх ia I Ma Х / 0Ex ia IIC T6 Ga X.

Пример записи при заказе:е:
«МЦДТ 0922-2-1-12-2,5-(6х0,5+5х1,0)-У1 МКСН.405226.001ТУ»












Зарегистрированы в Государственном реестре средств измерений под № 47570-11.

Сертификат об утверждении типа средств измерений RU.C.32.007.A № 43612. Приложение к сертификату



МЦДТ 0922 прошли испытания с положительным результатом на вид взрывозащиты РО Ex iа I Ма / 0Ех ia IIC T6 Ga X.  Сертификат соответствия № RU C-RU.MГ07.В.00028



Патент на полезную модель № 101181.

Патент на изобретение № 2448335.
