АВТОМАТИЗИРОВАННОЕ РАБОЧЕЕ МЕСТО ДЛЯ ПОВЕРКИ ТЕРМОПРЕОБРАЗОВАТЕЛЕЙ СОПРОТИВЛЕНИЯ АРМ ПТС

  Версия для печати.pdf



Назначение:

Установка для поверки термопреобразователей сопротивления АРМ ПТС предназначена для проведения автоматизированной поверки и градуировки термопреобразователей сопротивления (ТС) в соответствии с ГОСТ 8.461-2009 и комплектов ТС, предназначенных для измерения разности температур.

АРМ ПТС представляет собой блочно-модульный метрологический комплекс, состоящий из отдельных изделий, объединенных измерительным коммутатором КИ9901 и управляемый с помощью персонального компьютера.



Функции АРМ ПТС:

Установка АРМ ПТС работает под управлением программного обеспечения обеспечивающего следующие функции:

- управление режимом работы измерительного коммутатора, ко входу которого подключаются поверяемые датчики температуры и образцовый термометр сопротивления;

- управление режимом работы регулируемого термостата (в составе рабочего места может работать до трех регулируемых термостатов);

- поверка ТС с НСХ преобразования Pt10, 10П, 10М, Pt50, 50П, 50М, Pt100, 100П, 100М, 500П, Pt1000, 1000П по двух-, трех- и четырехпроводным схемам подключения по ГОСТ 6651-2009;

- поверка комплектов ТС, предназначенных для измерения разности температур;

- градуировка ТС;

- просмотр результатов предыдущих поверок;

- проведение метрологического обслуживания АРМ с формированием соответствующих протоколов;

- обеспечение доступа к подробному файлу справки, содержащему текстовую и графическую информацию в объеме, достаточном для обучения неподготовленного пользователя работе с АРМ ПТС.

При проведении поверки (градуировки) в нескольких температурных точках достаточно указать значения этих точек или границы температурного диапазона и шаг перестройки по температуре (остальная часть поверочных работ выполняется установкой автоматически, без участия поверителя).



АРМ ПТС выпускается по ТУ 50-00  ДДШ1.270.004 ТУ:



Характеристики

АРМ ПТС

Диапазон температур, в котором возможно проведение поверки и калибровки

определяется диапазоном температур, воспроизведение которых обеспечивают используемые термостаты

Пределы допускаемой относительной

погрешности измерения сопротивления, %

0,01

Пределы допускаемого среднего

квадратического отклонения (CKO) случайной составляющей погрешности, %, не более

0,001

Типы поверяемых датчиков



Pt10, Pt50, Pt100, Pt1000,

10П, 10М, 50П, 50М, 100П, 100М, 500П, 1000П по ГОСТ 6651-2009

Количество одновременно поверяемых датчиков, шт.

до 10

Классы поверяемых датчиков

по ГОСТ 8.461-2009

АА, A, B, C

Схема подключения датчиков

2-х, 3-х, 4-х проводная

Время измерения по одному каналу, с

5 ...16

Время установления рабочего режима, ч, не более

2, определяется временем выхода термостата на заданный температурный режим

Вид климатического исполнения по

ГОСТ 15150-69

УХЛ4.1

Температура окружающего воздуха, °С

20±5

Питание

~ 220 В; 50 Гц

Потребляемая мощность КИ9901*, Вт,
не более

15

Габаритные размеры КИ9901 (без клеммной панели)*, мм, не более

270х110х355

Масса КИ9901*, кг, не более

4

* габаритные размеры, масса и потребляемая мощность термостатов, криостатов и др. составных частей АРМ ПТС – см. соответствующие описание в разделе “МЕТРОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ”

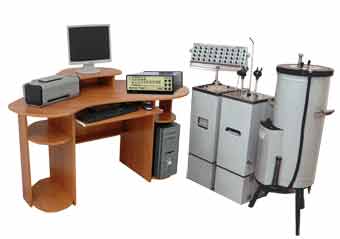

АРМ ПТС

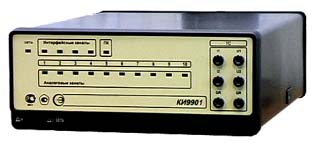

КИ9901



Комплектность АРМ ПТС:

Наименование

Обозначение

Кол-во

Коммутатор измерительный 1)

КИ 9901

1 шт.

Термостат нулевой 3), 4)

ТН-1М ТУ50-95 ДДШ2.998.004ТУ

1 шт.

Термостат паровой 3), 4)

ТП-2
ТУ 3443-003-02566540-2003

1 шт.

Термостат регулируемый 3), 4), 5)

ТР-IМ ТУ50-96 ДДШ2.998.006ТУ

1 шт.

Комплект ЗИП 1)

Согласно ведомости ЗИП ДДШ1.270.004ЗИ

1

Компьютер 2), 3)

IBM РС 486 и выше

1 шт.

Принтер 3)



1 шт.

Эталонный термометр сопротивления 2), 3)

ЭТС-100 ХД2.821.066

1 шт.

Удлинитель сетевой 3)



1 шт.

Программное обеспечение 1)

ДДШ1.270.004 ПО

1

Руководство по эксплуатации 1)

ДДШ1.270.004 РЭ

1 экз.

Методика поверки 1)

МП 37-221-01

1 экз.

Паспорт 1)

ДДШ1.270.004 ПС

1 экз.



1) – входит в минимальный комплект поставки;

2) – наличие в составе установки обязательно;

3) – наличие в комплекте  поставки установки определяется заказчиком;

4) – номенклатура и количество термостатов определяется заказчиком;

5) – теплоноситель ПМС-100 поставляется по отдельной заявке потребителя.



Примечание: допускается замена термостатов другими средствами воспроизведения температуры с характеристиками не хуже заданных.







Пример записи при заказе:
«АРМ ПТС в комплекте:
- обязательный комплект поставки,
- термостат нулевой ТН-2М - 1 шт.;
- термостат паровой ТП-2 - 1 шт.;


_______________________________________________________________________________________________________________

Сертификат об утверждении типа средств измерений RU.C.32.051.A № 11251.
Сертифицированы в Республике Беларусь РБ 03 10 2974 13 №8542.
Сертифицированы в Республике Казахстан №KZ.02.03.05240-2013/22190-01 №9418. Сертификат 2

В2-99 соответствуют требованиям ГОСТ Р 51522-99 (МЭК 61326-1-97), ГОСТ Р 52319-2005 (МЭК 61010-1:2001).

Декларация о соответствии № РОСС RU.МЕ72.Д00135.

Лицензия Федеральной службы по экологическому, технологическому и атомному надзору № СО-12-101-2123.
