ПРЕЦИЗИОННЫЙ МИЛЛИВОЛЬТМЕТР В2-99

Версия для печати.pdf



Назначение:

Прецизионный милливольтметр В2-99 предназначен для измерения постоянного напряжения в диапазоне до 300 мВ и статистической обработки результатов измерений.
Милливольтметр может использоваться в лабораториях государственных метрологических служб и метрологических служб юридических лиц для проведения точных измерений напряжения. Метрологические характеристики милливольтметра обеспечивают возможность проведения поверки и градуировки образцовых термоэлектрических преобразователей 2-го и 3-го разрядов, всех типов рабочих термоэлектрических преобразователей и термометров сопротивления в составе поверочных установок (например, в установке УПСТ-2М).
Прецизионный милливольтметр может работать под управлением персонального компьютера. Управление осуществляется по интерфейсу RS-232. В режиме дистанционного управления милливольтметр выполняет все команды переключения режимов, поступающие от персонального компьютера, а также передает на персональный компьютер результаты измерения.
Для этих целей разработано программное обеспечение, которое входит в
комплект поставки прецизионного милливольтметра.



Краткое описание работы:
В основной строке дисплея прецизионного милливольтметра индицируется текущее измеренное значение напряжения или математическое ожидание измеряемого напряжения, выбор режима индикации осуществляется клавишей "Инд".
Измеренное значение напряжения и математическое ожидание измеряемого напряжения также индицируются в строках "Текущее" и "МО", соответственно. В строке "СКО" индицируется значение среднего квадратического отклонения измеряемой величины по группе измерений.
Объем группы индицируется в строке "N" и устанавливается клавишей "N" группы "Статистика". При нажатии клавиши "Esc" группы "Статистика" все накопленные статистические данные обнуляются и их отсчет начинается заново.
Клавишей "Тизм" производится установка требуемого времени измерения. Выбранное время измерения индицируется в строке "Ти". Клавиши группы "Калибровка" переводят милливольтметр в режимы:
- автокалибровки - клавиша "АВК";
- коррекции системного нуля - клавиша "0".





В2-99 выпускается по ТУ 50-01 ДДШ 2.728.001 ТУ

- Измерение напряжения постоянного тока

- Жидкокристаллический индикатор с подсветкой

- Математические функции

- Термостатированный аналого-цифровой преобразователь для высокоточных измерений.



  Прецизионный милливольтметр может работать под управлением персонального компьютера. Управление осуществляется по интерфейсу RS-232. В режиме дистанционного управления милливольтметр выполняет все команды переключения режимов, поступающие от персонального компьютера, а также передает на персональный компьютер результаты измерения. Для этих целей разработано программное обеспечение, которое входит в комплект поставки прецизионного милливольтметра.

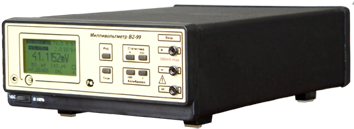

Внешний вид

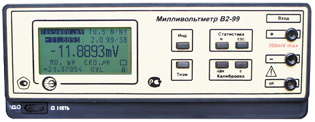

Лицевая панель

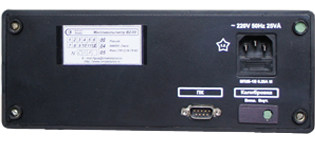

Задняя панель

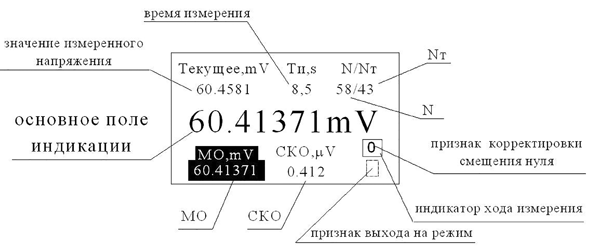

Выводимые на индикатор символы и значения



Метрологические характеристики
Измерение напряжения постоянного тока

Диапазон

Цена единицы
наименьшего
разряда

Макс-е
значение
отсчета

Предел
допускаемой основной
абсолютной погрешности[1]

Входное
сопротивление

±300 мВ

0,0001 мВ
(100 нВ) [2]
0,00001 мВ
(10 нВ)[4]
0,000001 мВ
(1 нВ)[5]

303, 0000 мВ

±(1,5∙10-3 + 4,5∙10-5∙|U|) мВ[5]
±(6∙10-4 + 4,5∙10-5∙|U|) мВ[6]

500,0 МОм

[1] U - измеренное напряжение, мВ
[2] при индикации измеренного значения
[3] при индикации математического ожидания
[4] при индикации среднеквадратического отклонения
[5] для времени измерения 1,0…2,5 с
[6] для времени измерения 3,0…8,5 с

Математические функции:
- выполнение статистической обработки и
расчета величин:
- математического ожидания
- среднеквадратического отклонения

                                                 СЕРВИСНОЕ ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ



Программное обеспечение входит в комплект поставки.

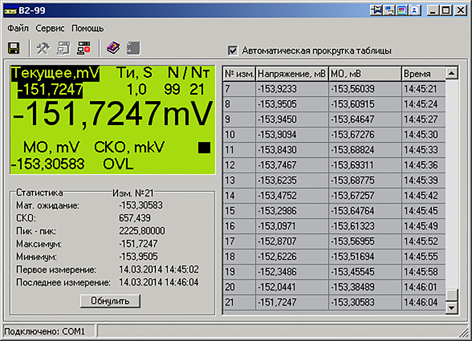

Основное окно.





Возможности программы:


• установка параметров работы прибора;
• чтение измеренных прибором значений и
отображение их в табличном виде;
• сохранение данных в текстовый файл;
• расчет статистических показателей в
режиме реального времени.
Подключение к прибору осуществляется
через последовательный коммуникационный
порт RS-232 посредством интерфейсного
кабеля, входящего в комплект поставки
прибора.

Строка меню содержит пункты для выбора требуемых действий программы.
Панель инструментов служит для быстрого выбора требуемого действия.
Панель индикатора прибора отображает информацию, аналогичную наблюдаемой на индикаторе прибора.
Панель статистики, отображает текущие статистические показатели результатов измерений, рассчитанные программой.
Таблица результатов измерений отображает измеренные значения, полученные из прибора, и математическое ожидание, рассчитанное по полученным значениям.
Строка состояния программы отображает состояние подключения и сообщения программы при возникновении ошибок.



Программное обеспечение на милливольтметр В2-99



Прочие характеристики милливольтметра В2-99



Характеристики

Прецизионный милливольтметр

В2-99

Время измерения, с

1,0 ... 8,5

(с дискретностью 0,5)

Время установления рабочего режима, не более

1 ч

Связь с ЭВМ

 RS-232

Рабочая температура применения, °С

+10 ....+50

Степень защиты от проникновения твердых предметов и воды по ГОСТ 14254-96

IP20

Питание

~220 В, 50 Гц

Потребляемая мощность, Вт, не более

 25

Габаритные размеры, мм, не более

270х110х355

Масса, кг, не более

5

Межповерочный интервал

1 год

Гарантийный срок

1 год



Комплектность:



- милливольтметр В2-99 1 шт.
- паспорт ДДШ2.728.001 ПС 1 экз.
- руководство по эксплуатации ДДШ2.728.001 РЭ 1 экз.
- методика поверки МП-221-01 1 экз.
- программное обеспечение 1 комплект
- кабель интерфейсный ДДШ 6.644.033 1 шт.
- кабель сетевой SCZ-1 1 шт.
- кабель измерительный ДДШ6.644.069 1 шт.










Пример записи при заказе:
«Милливольтметр В2-99»



Принадлежности







кабель измерительный                                                                кабель интерфейсный
ДДШ 6.644.069                                                                            ДДШ 6.644.033

__________________________________________________________________________________________________________________

Сертификат об утверждении типа средств измерений RU.C.34.051.A №11744

Сертифицированы в Республике Казахстан №KZ.02.03.02257-2007/22532-02, №4170



В2-99 соответствуют требованиям ГОСТ Р 51522-99 (МЭК 61326-1-97), ГОСТ Р 52319-2005 (МЭК 61010-1:2001).

Декларация о соответствии № РОСС RU.МЕ72.Д00135.



Дипломант конкурса "Лучший отечественный измерительный прибор"

Лауреат конкурса"Сто лучших товаров России" 2005г.
